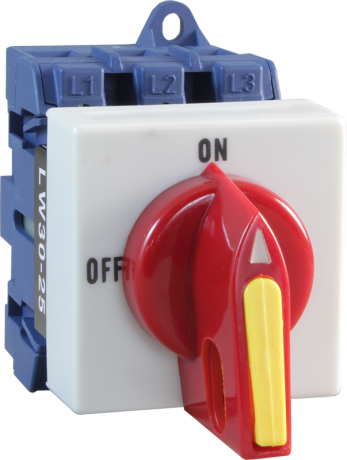

Кулачковый переключатель ПК-А30
Описание
Кулачковый переключатель ПК-А30 предназначен для коммутации электрических цепей переменного тока напряжением до 440 В.
Переключатели кулачковые ПК-А – это механические устройства без собственного потребления электроэнергии, используются в качестве:
– главных выключателей;
– переключателей с требуемой программой коммутации в цепях управления, сигнализации, измерительных цепях;
– переключателей для управления приводами на основе одно- и трехфазных двигателей;
– выключателей/переключателей ответвлений (трансформаторов, в сварочных аппаратах и т.д.);
– групповых переключателей (для соединения резисторов, нагревательных элементов и т.д.)
Особенности:
- Преимущества кулачкового механизма:
– минимальное электрическое сопротивление замкнутого контакта;
– высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
– обеспечение разных усилий при включении и выключении;
– большой ресурс работы (количество переключений до отказа)
- Возможность установки замка или пломбы для блокировки включения
- Клеммы защищены от касания
- Пластиковые части из негорючего самозатухающего пластика
- Простой монтаж на DIN-рейку или плоскость
Рекомендуется не менее одного раза в 6 месяцев протягивать зажимные винты клемм.
Для защиты оборудования от сверхтоков входные линии переключателя должны быть защищены предохранителями или автоматическими выключателями
Параметры для различных категорий применения электрооборудования (AC-21, AC-22, AC-23, AC-3) см. в таблице тех. характеристик.
Технические характеристики:
| Параметр | Значение | |
| ПК-А30-25 |
ПК-А30-32 | |
| Номинальный ток |
25 А |
32 А |
| Номинальное напряжение | 240/440 В |
|
| Количество полюсов | 3, 4 | |
| Номин. рабочий ток при АС-21, АС-22 240 В/440 В | 25 А | 32 А |
| Номин. рабочий ток при АС-23 240 В/440 В | 15 А | 22 А |
| Номин. мощность при AC-23 240 В | 4 кВт | 5,5 кВт |
| Номин. мощность при AC-23 440 В | 7,5 кВт | 11 кВт |
| Номин. рабочий ток при АС-3 240 В/440 В |
11,7 А |
15 А |
| Номин. мощность при AC-3 240 В | 3 кВт | 4 кВт |
| Номин. мощность при AC-3 440 В | 5,5 кВт | 7,5 кВт |
| Количество положений | 2 (ON, OFF) | |
| Мех. износостойкость | 105 циклов | |
| Электрическая износостойкость | 3×104 циклов | |
| Диаметр отверстия под блокировочный замок | 6 мм | |
| Пылевлагозащита | IP20 (со стороны передней панели) IP00 (со стороны контактов) |
|
| Температура эксплуатации | −25…+40°C | |
| Схемы коммутации |
 |
Модификации:
| Модель |
Ном. ток, А |
Кол-во полюсов |
Кол-во положений |
Габаритные размеры, мм |
Вес, г |
| ПК-А30-25-32 | 125 |
3 | 2 | 56×43×91 | 125 |
| ПК-А30-25-42 |
4 |
||||
| ПК-А30-32-32 | 160 | 3 | 56×56×91 | 140 |
|
| ПК-А30-32-42 |
4 |

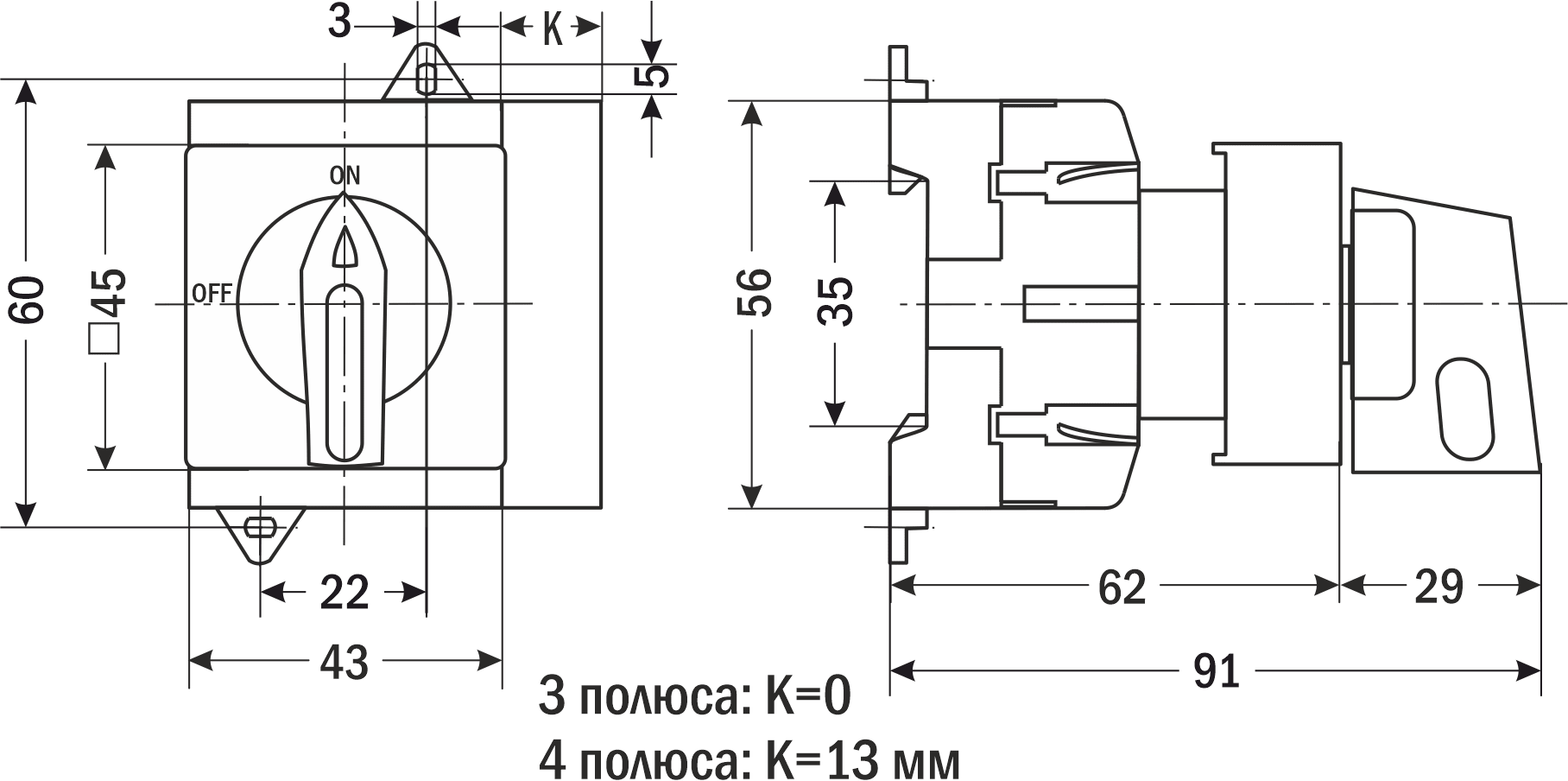

| Габаритные размеры |
 |
