Кулачковый переключатель ПК-А26-3
Описание

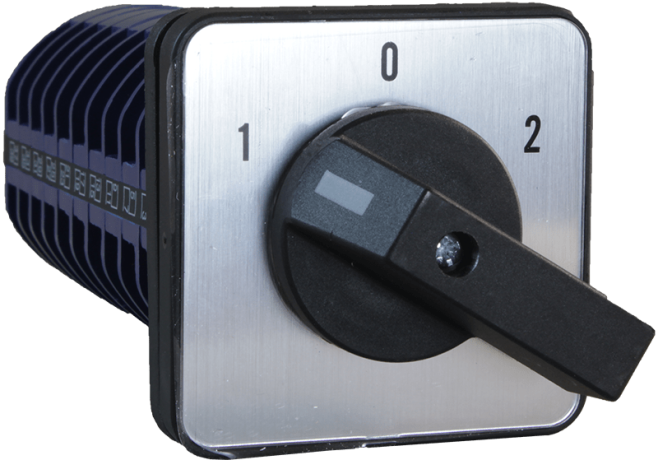

Кулачковый переключатель ПК-А26-3 предназначен для коммутации электрических цепей переменного тока напряжением до 440 В.
Переключатели кулачковые ПК-А – это механические устройства для коммутации напряжения, используются в качестве:
– главных выключателей (рубильников);
– переключателей в цепях управления, сигнализации, измерительных цепях;
– групповых переключателей (для соединения резисторов, нагревательных элементов и т.д.);
– переключателей для управления приводами на основе одно- и трехфазных двигателей
Особенности:
- Преимущества кулачкового механизма:
– минимальное электрическое сопротивление замкнутого контакта;
– высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
– большой ресурс работы (количество переключений до отказа)
- Клеммы защищены от касания
- Пластиковые части из негорючего самозатухающего пластика
- Простой монтаж на переднюю или боковую панель щита
- Крепление рукоятки и передней панели к корпусу одним винтом обеспечивает их быстрый съем и быстрый монтаж
Рекомендуется не менее одного раза в 6 месяцев протягивать зажимные винты клемм.
Для защиты оборудования от сверхтоков входные линии переключателя должны быть защищены предохранителями или автоматическими выключателями.
Параметры для различных категорий применения электрооборудования (AC-21, AC-23, AC-2, AC-3, AC-4) см. в таблице тех. характеристик.
Технические характеристики:
| Параметр | Значение | |
| Номинальный ток |
32 А |
|
| Номинальное напряжение | 240/440 В | |
| Количество полюсов | 3, 4, 10 | |
| Номин. рабочий ток при АС-21 240 В/440 В | 32 А | |
| Номин. рабочий ток при АС-23, АС-2 240 В/440 В | 30 А | |
| Номин. мощность при AC-23, АС-2 240 В | 7,5 кВт | |
| Номин. мощность при AC-23, АС-2 440 В | 15 кВт | |
| Номин. рабочий ток при АС-3 240 В/440 В |
22 А |
|
| Номин. мощность при AC-3 240 В | 5,5 кВт | |
| Номин. мощность при AC-3 440 В | 11 кВт | |
| Номин. рабочий ток при АС-4 240 В/440 В | 11 А | |
| Номин. мощность при AC-4 240 В | 2,7 кВт | |
| Номин. мощность при AC-4 440 В | 5,5 кВт | |
| Количество положений | 3 (1-0-2) | |
| Мех. износостойкость | 105 циклов | |
| Электрическая износостойкость | 3×104 циклов | |
| Монтажное отверстие | ∅ 10 мм | |
| Пылевлагозащита | IP20 (со стороны передней панели) IP00 (со стороны контактов) |
|
| Температура эксплуатации | −25…+40°C | |
| Схемы коммутации |
  |
| Габаритные размеры |
 |
| Модель | Кол-во полюсов |
Размеры, мм | Габаритные размеры, мм |
| L | |||
| ПК-А26-32-33 |
3 |
67 | 64×64×104 |
| ПК-А26-32-43 |
4 |
78 | 64×64×115 |
| ПК-А26-32-103 |
10 |
157 | 64×64×194 |
