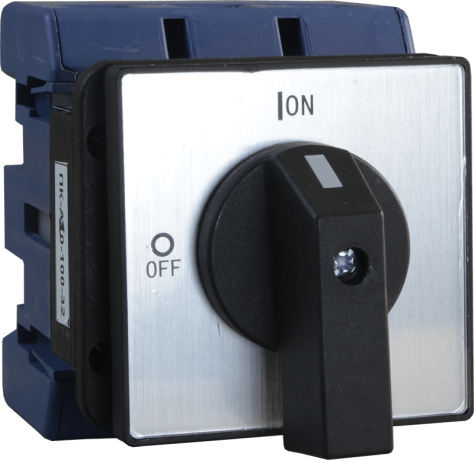

Кулачковый переключатель ПК-А20
Описание
Кулачковый переключатель ПК-А20 предназначен для коммутации электрических цепей переменного тока напряжением до 440 В.
Переключатели кулачковые ПК-А – это механические устройства для коммутации напряжения, используются в качестве:
– главных выключателей (рубильников);
– переключателей в цепях управления, сигнализации, измерительных цепях;
– групповых переключателей (для соединения резисторов, нагревательных элементов и т.д.);
– переключателей для управления приводами на основе одно- и трехфазных двигателей
Особенности:
- Преимущества кулачкового механизма:
– минимальное электрическое сопротивление замкнутого контакта;
– высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
– большой ресурс работы (количество переключений до отказа)
- Клеммы защищены от касания
- Пластиковые части из негорючего самозатухающего пластика
- Простой монтаж на переднюю или боковую панель щита
- Крепление рукоятки и передней панели к корпусу одним винтом обеспечивает их быстрый съем и быстрый монтаж
Рекомендуется не менее одного раза в 6 месяцев протягивать зажимные винты клемм.
Для защиты оборудования от сверхтоков входные линии переключателя должны быть защищены предохранителями или автоматическими выключателями.
Параметры для различных категорий применения электрооборудования (AC-21, AC-22, AC-23, AC-3) см. в таблице тех. характеристик.
Технические характеристики:
| Параметр | Значение |
|||||
| ПК-А20-25 | ПК-А20-32 | ПК-А20-40 | ПК-А20-63 | ПК-А20-80 |
ПК-А20-100 |
|
| Номинальный ток |
25 А | 32 А | 40 А | 63 А | 80 А | 100 А |
| Номинальное напряжение | 240/440 В |
|||||
| Количество полюсов | 3, 4 |
|||||
| Номин. рабочий ток при АС-21, АС-22 240 В/440 В | 25 А | 32 А | 40 А | 63 А | 80 А | 100 А |
| Номин. рабочий ток при АС-23 240 В/440 В | 15 А | 22 А | 30 А | 43 А | 57 А | 70 А |
| Номин. мощность при AC-23 240 В | 4 кВт | 5,5 кВт | 7,5 кВт | 11 кВт | 18,5 кВт | 22 кВт |
| Номин. мощность при AC-23 440 В | 7,5 кВт | 11 кВт | 15 кВт | 22 кВт | 30 кВт | 37 кВт |
| Номин. рабочий ток при АС-3 240 В/440 В | 11,7 А | 15 А | 22 А | 36 А | 43 А | 57 А |
| Номин. мощность при AC-3 240 В | 3 кВт | 4 кВт | 7,5 кВт | 11 кВт | 15 кВт | 18,5 кВт |
| Номин. мощность при AC-3 440 В | 5,5 кВт | 7,5 кВт | 11 кВт | 18,5 кВт | 22 кВт | 30 кВт |
| Количество положений | 2 (ON, OFF) |
|||||
| Мех. износостойкость | 105 циклов |
|||||
| Электрическая износостойкость | 3×104 циклов | |||||
| Монтажное отверстие | ∅ 11 мм | |||||
| Пылевлагозащита | IP20 (со стороны передней панели) IP00 (со стороны контактов) |
|||||
| Температура эксплуатации | −25…+40°C | |||||
| Схемы коммутации |
 |
Модификации:
| Модель | Ном. ток, А | Кол-во полюсов | Кол-во положений |
| ПК-А20-25-32 | 25 | 3 | 2 |
| ПК-А20-25-42 | 4 | ||
| ПК-А20-32-32 | 32 | 3 | |
| ПК-А20-32-42 | 4 | ||
| ПК-А20-40-32 | 40 | 3 | |
| ПК-А20-40-42 | 4 | ||
| ПК-А20-63-32 | 63 | 3 | |
| ПК-А20-63-42 | 4 | ||
| ПК-А20-80-32 | 80 | 3 | |
| ПК-А20-80-42 | 4 | ||
| ПК-А20-100-32 | 100 | 3 | |
| ПК-А20-100-42 | 4 |
| Габаритные размеры |
 |
| Модели | Размеры, мм | Габаритные размеры, мм | |||
| В | C | K | L | ||
| ПК-А20-25-32 | 43 | 56 | 0 | 54 | 64×64×89 |
| ПК-А20-25-42 | 13 | 64×66,5×89 | |||
| ПК-А20-32-32 | 0 | 64×64×89 | |||
| ПК-А20-32-42 | 13 | 64×66,5×89 | |||
| ПК-А20-40-32 | 51 | 67 | 0 | 61 | 67×64×94 |
| ПК-А20-40-42 | 16 | 67×73,5×94 | |||
| ПК-А20-63-32 | 0 | 67×64×94 | |||
| ПК-А20-63-42 | 16 | 67×73,5×94 | |||
| ПК-А20-80-32 | 71 | 84 | 0 | 71 | 84×71×106 |
| ПК-А20-80-42 | 80 | 21 | 72 | 80×92×107 | |
| ПК-А20-100-32 | 84 | 0 | 71 | 84×71×106 | |
| ПК-А20-100-42 | 80 | 21 | 72 | 80×92×107 | |
