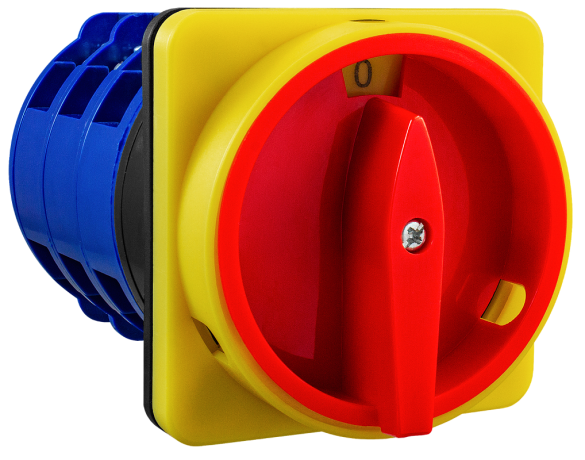

Кулачковый переключатель ПК-А16
Описание
Кулачковый переключатель ПК-А16 предназначен для коммутации электрических цепей переменного тока напряжением до 440 В
Переключатели кулачковые ПК-А – это механические устройства для коммутации напряжения, используются в качестве:
– главных выключателей (рубильников);
– переключателей в цепях управления, сигнализации, измерительных цепях;
– групповых переключателей (для соединения резисторов, нагревательных элементов и т.д.);
– переключателей для управления приводами на основе одно- и трехфазных двигателей
Особенности:
- Преимущества кулачкового механизма:
– минимальное электрическое сопротивление замкнутого контакта;
– высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
– обеспечение разных усилий при включении и выключении;
– большой ресурс работы (количество переключений до отказа)
- Возможность установки замка или пломбы для блокировки включения
- Клеммы защищены от касания
- Пластиковые части из негорючего самозатухающего пластика
- Простой монтаж на переднюю или боковую панель щита
- Крепление рукоятки и передней панели к корпусу одним винтом обеспечивает их быстрый съем и быстрый монтаж
Рекомендуется не менее одного раза в 6 месяцев протягивать зажимные винты клемм.
Для защиты оборудования от сверхтоков входные линии переключателя должны быть защищены предохранителями или автоматическими выключателями.
Параметры для различных категорий применения электрооборудования (AC-21, AC-22, AC-23, AC-3) см. в таблице тех. характеристик.
Технические характеристики:
| Параметр | Значение | |
| ПК-А16-125 |
ПК-А16-160 | |
| Номинальный ток |
125 А | 160 А |
| Номинальное напряжение | 240/440 В |
|
| Количество полюсов | 4, 6 |
|
| Номин. рабочий ток при АС-21, АС-22 240 В/440 В | 100 А | 150 А |
| Номин. рабочий ток при АС-23 240 В/440 В | 90 А | 135 А |
| Номин. мощность при AC-23 240 В | 15 кВт | 37 кВт |
| Номин. мощность при AC-23 440 В | 30 кВт | 75 кВт |
| Номин. рабочий ток при АС-3 240 В/440 В |
75 А |
95 А |
| Номин. мощность при AC-3 240 В | 7,5 кВт | 18,5 кВт |
| Номин. мощность при AC-3 440 В | 15 кВт | 37 кВт |
| Количество положений | 2 (0-1) |
|
| Механическая износостойкость | ≥ 50×104 циклов |
|
| Электрическая износостойкость | ≥ 105 циклов |
|
| Монтажное отверстие | ∅ 11 мм | |
| Диаметр отверстия под блокировочный замок | 10 мм |
|
| Пылевлагозащита | IP20 (со стороны передней панели) IP00 (со стороны контактов) |
|
| Температура эксплуатации | −25…+40°C | |
| Схема коммутации |
 4 полюса |
 6 полюсов |
Модификации:
| Модель | Ном. ток, А | Кол-во полюсов | Кол-во положений |
| ПК-А16-125-42 | 125 | 4 | 2 |
| ПК-А16-125-62 | 6 | ||
| ПК-А16-160-42 | 160 | 4 | |
| ПК-А16-160-62 | 6 |
| Габаритные размеры |
 |
| Модель | Размеры, мм | Габаритные размеры, мм | Вес, г |
|
| C | L | |||
| ПК-А16-125-42 |
84 |
90 |
88×88×112 | 629 |
| ПК-А16-160-42 |
88 |
101 |
88×88×148 | 791 |
| ПК-А16-125-62 | 84 | 116 | 88×88×133 | 807 |
| ПК-А16-160-62 | 88 | 132 | 88×88×164 | 1050 |
