Краны шаровые неполнопроходные с электроприводом AR324SR-2
Описание
Краны шаровые с электроприводом AR324SR-2 предназначены для управления потоком рабочей среды в трубопроводе.
Краны широко применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.
Особенности:
- Схема управления с выключателем. Для автоматического управления в качестве выключателя К можно использовать любой прибор, который обеспечивает замыкание/размыкание, например терморегуляторы, термостаты и цифровые 1-2-канальные регуляторы.
Для ручного управления в качестве выключателя К можно использовать кнопки с фиксацией AR-XB2-BT, AR-XB2-BS, SD16-22ATA, антивандальные кнопки с фиксацией или переключатели на 2 положения SD16-V-22IR, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM, AR-XB2-BG - Защита электродвигателя от перегрева
- Автоматическое отключение питания в крайних положениях
- Самовозврат при отключении питания
- Возможность выбора, в какое положение происходит самовозврат – "открыто" или "закрыто". При установке привода относительно крана с поворотом на 90° меняется логика работы
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Удобство в эксплуатации и обслуживании
- Долгий срок службы
Для защиты прибора от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием крана
Для герметизации резьбовых/фланцевых металлических соединений рекомендуется использование анаэробных герметиков
Прежнее название крана: AR324-2
Технические характеристики:
| Параметр | Значение |
| Тип | Шаровой |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, спирт |
| Материал | Корпус: латунь Уплотнения: PTFE |
| Температура рабочей среды | 0...+100°С |
| Рабочее давление | 0...1,0 МПа |
| Диаметр условного прохода | 8...32 мм |
| Присоединение | Резьбовое G¼"...G1¼" |
| Присоединение привода к крану | М24×1,5 |
| Угол полного поворота | 90° (вращение в обоих направлениях) |
| Схема подключения | 2-проводная с выключением одного контакта |
| Модель электропривода | AR324SR |
| Время полного поворота | ≤ 8 с |
| Крутящий момент | 6 Н∙м |
| Питание | ≅9...24 В |
| Ток | 40 мА раб. (250 мА пик.) |
| Мощность | 2 ВA/Вт |
| Степень пылевлагозащиты привода | IP65 |
| Длина кабеля | 350 мм |
Модификации:
| Обозначение |
Ду, мм | Дэф, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Модель привода | Вес крана с приводом, г |
| AR324SR-2-08 GBP |
8 | 8 |
5 |
¼" | 0,0 | 1,0 | AR324SR |
390 |
| AR324SR-2-15 GBP |
15 | 15 |
20 |
½" | 460 |
|||
| AR324SR-2-20/15 GBP |
20 | 15 |
20 |
¾" | 460 |
|||
| AR324SR-2-25/20 GBP |
25 | 20 | 60 | 1" | 610 |
|||
| AR324SR-2-32/25 GBP |
32 | 25 |
80 |
1¼" |
730 |
Расшифровка обозначения на примере кранов AR324SR-2-20/15 XYZ:
AR324SR-2 – модель крана.
20 – диаметр условного прохода в мм.
15 – эффективный диаметр в мм, если Дэф<Ду.
X – присоединение: G – трубная резьба. Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.

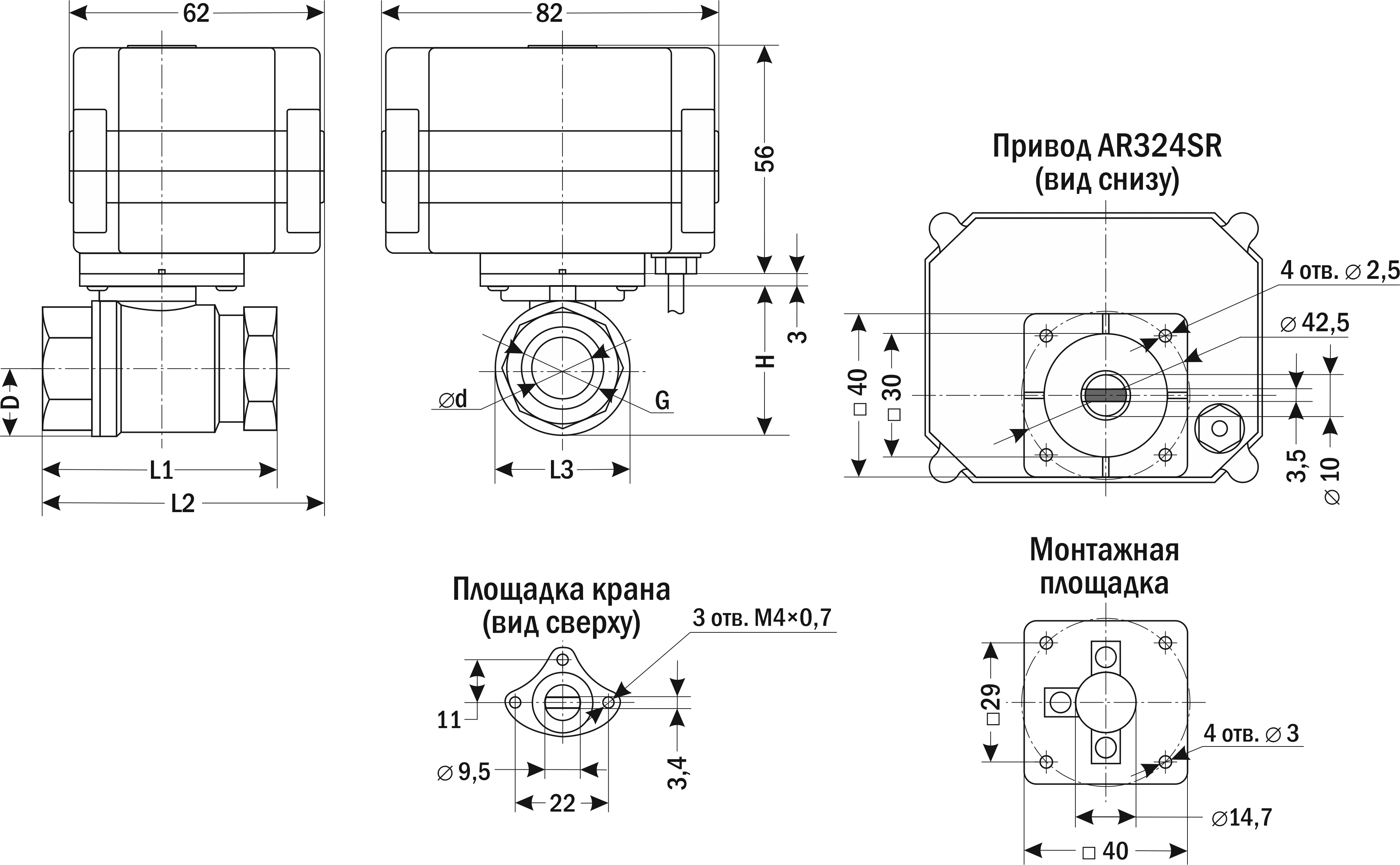

| Габаритные размеры |
Привод AR324SR прикручивается к монтажной площадке кранов AR324SR-2 четырьмя шурупами ∅ 3 мм, L=10 мм. |
| Размер, мм | AR324SR-2, модели |
||||
| -08 |
-15 | -20/15 |
-25/20 |
-32/25 |
|
| ∅ d (Дэф) |
8 |
15 |
15 |
20 |
25 |
| D |
13 |
15 |
17 |
23 |
27 |
| G |
¼" | ½" | ¾" | 1" |
1¼" |
| H | 31 | 38 | 38 | 49 | 49 |
| L1 | 46 | 57 | 61 | 72 | 80 |
| L2 | 58 | 66 | 66 | 74 | 81 |
| L3 | 24 | 33 | 33 | 43 | 49 |
