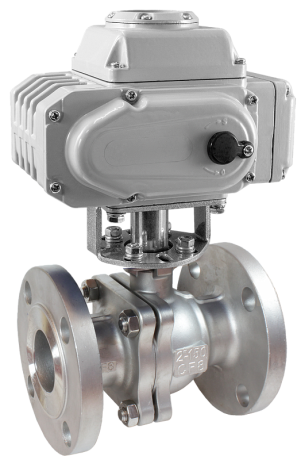

Кран шаровой фланцевый КПР-2Ф с электроприводом ЭПР7У
В избранное К сравнению
Описание
Кран шаровой КПР-2Ф с электроприводом ЭПР7У предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Аналоговый сигнал обратной связи 4...20 мА (для передачи информации о положении вала привода в систему управления)
- Угол полного поворота: 90°
- Долгий срок службы
- Поставляется в сборе с монтажным крепежом КМКУ и переходником ПМКУ
Для защиты прибора от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием крана
Для герметизации резьбовых/фланцевых металлических соединений рекомендуется использование анаэробных герметиков
Технические характеристики:
| Параметр |
Значение |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°C |
| Рабочее давление | 0,0...1,6 МПа |
| Диаметр условного прохода | 15...100 мм |
| Присоединение крана |
Фланцевое F½"...F4" |
| Стандарт присоединения крана к приводу | ISO5211 |
| Модель электропривода | ЭПР7У |
| Питание электропривода | ~220 В, =24 В |
Модификации:
| Модель |
Ду, мм |
Kv, м³/ч |
Присоединение |
Посадочный размер, мм |
Вес, г |
| КПР-2Ф-015 FSP | 15 | 20 | F½" | 9×9 | 2300 |
| КПР-2Ф-020 FSP | 20 | 38 | F¾" | 9×9 | 3000 |
| КПР-2Ф-025 FSP | 25 |
69 |
F1" |
11×11 |
3600 |
| КПР-2Ф-032 FSP | 32 |
93 |
F1¼" |
11×11 |
4400 |
| КПР-2Ф-040 FSP | 40 |
144 |
F1½" |
14×14 |
6200 |
| КПР-2Ф-050 FSP | 50 | 229 | F2" | 14×14 | 8000 |
| КПР-2Ф-065 FSP | 65 | 404 | F2½" | 17×17 | 11 100 |
| КПР-2Ф-080 FSP | 80 |
573 |
F3" |
17×17 |
13 700 |
| КПР-2Ф-100 FSP | 100 | 936 | F4" | 17×17 | 17 100 |
Расшифровка обозначения на примере крана КПР-2Ф-025 XYZ:
КПР-2Ф – модель крана.
025 – Ду, мм (диаметр условного отверстия).
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-2Ф
| Габаритные размеры |
 |
| Модель | Размеры, мм |
||||||||||||||
| F |
DN |
b |
C |
D1 |
D2 |
D3 |
E×E | f | H |
L |
M×M |
K |
N |
n-∅ d |
|
| КПР-2Ф-015 |
F½" |
15 |
16 |
11 |
44 |
65 |
93 |
44×44 |
2 |
97 |
115 |
9×9 |
36 (F03) |
42 (F04) | 4-14 |
| КПР-2Ф-020 |
F¾" |
20 |
18 |
14 |
57 |
75 |
104 |
44×44 |
2 |
106 |
120 |
9×9 |
36 (F03) |
42 (F04) | 4-14 |
| КПР-2Ф-025 |
F1" |
25 |
18 |
11 |
67,5 |
85 |
114 |
50×50 |
2 |
117 |
124 |
11×11 |
42 (F04) |
50 (F05) | 4-14 |
| КПР-2Ф-032 |
F1¼" |
32 |
16 |
12 |
78 |
102 |
141 |
49×49 |
2 |
143 |
131 |
11×11 |
42 (F04) |
50 (F05) | 4-18 |
| КПР-2Ф-040 |
F1½" | 40 |
17,5 |
18 |
88 |
110 |
150 |
68×68 |
2 |
154 |
138 |
14×14 |
50 (F05) |
70 (F07) |
4-18 |
| КПР-2Ф-050 |
F2" |
50 |
20 |
14 |
101 |
125 |
163 |
69×69 |
3 |
166 |
150 |
14×14 |
50 (F05) |
70 (F07) |
4-18 |
| КПР-2Ф-065 | F2½" |
65 |
18,5 |
18 |
122 |
145 |
185 |
95×95 |
3 |
193 |
170 |
17×17 |
70 (F07) |
102 (F10) |
4-18 |
| КПР-2Ф-080 | F3" |
80 |
21 |
21 |
137 |
160 |
198 |
96×96 |
3,5 |
213 |
182 |
17×17 |
70 (F07) |
102 (F10) |
8-18 |
| КПР-2Ф-100 | F4" |
100 |
20,5 |
24 |
156 |
180 |
217 |
95×95 |
3 |
246 |
191 |
17×17 |
70 (F07) |
102 (F10) |
8-18 |
Характеристики
Материал корпуса
Нержавеющая сталь AISI-304
Уплотнение
PTFE
Резьба
G1 1/4"
Диаметр
DN15
Температура
-55 — 120
Тип привода
Открыто/Закрыто
Напряжение катушки
DC24V
Конструкция
Двухходовой
Защита
IP54
Монтаж
Муфтовый, внутренняя трубная резьба G
Гарантия
12 месяцев
