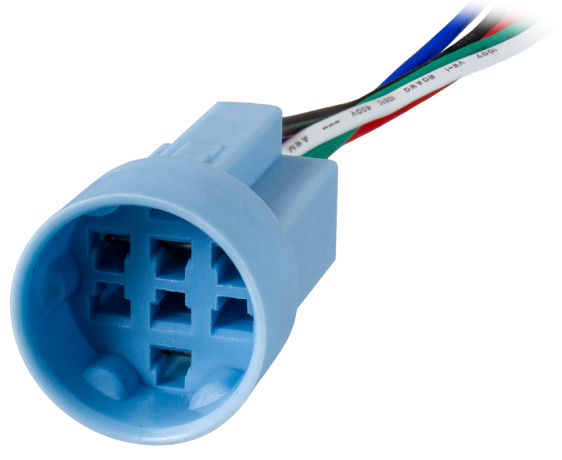

Коннекторы для кнопок ПИН-22П
В избранное К сравнению
Описание
Коннекторы ПИН-22П для быстрого и удобного подключения антивандальных кнопок ARG1-V-22TB и переключателей ARG1-V-22IR, ARG1-V-22K без пайки.
Коннекторы позволяют легко монтировать и менять кнопки на другие с соответствующей распиновкой. Провода с разъемами можно переставить в другие отверстия, изменив конфигурацию контактов под требуемую задачу
Особенности:
- Коннектор ПИН-22П-5/8 подходит для кнопки ARG1-V-22TB и переключателей ARG1-V-22IR, ARG1-V-22K на 2 положения
- Коннектор ПИН-22П-8/8 подходит для переключателей ARG1-V-22IR, ARG1-V-22K на 3 положения
- Быстрое подключение без кабельных наконечников и пайки
Цвет проводов:
Черный, красный – питание подсветки
Синий – НЗ-контакт (NC)
Белый – НО-контакт (NO)
Зеленый – общий контакт (C)
Технические характеристики:
| Параметр | Значение | |
| ПИН-22П-5/8 |
ПИН-22П-8/8 | |
| Рабочая температура | −20...+55°C |
|
| Для кнопок с монтажным диаметром | 22 мм |
|
| Количество разъемов |
5 (3 — под переключающий контакт, 2 — под подсветку) |
8 (6 — под переключающие контакты, 2 — под подсветку) |
| Под ножевые контакты | 2,8×0,5 мм | |
| Материал | поликарбонат | |
| Длина проводов | 130 мм | |
| Сечение проводов | 0,8 мм² | |
| Габаритные размеры | ∅20×29 мм | |
| Вес | 11 г | 14 г |
| Габаритные размеры |
| ПИН-22П-5/8 |
 |
| ПИН-22П-8/8 |
 |
