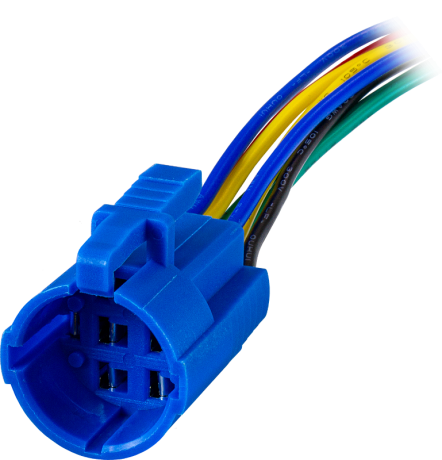

Коннекторы для кнопок ПИН-16П-8/8
В избранное К сравнению
Описание
Коннекторы ПИН-16П-8/8 для быстрого и удобного подключения кнопок ARG1-16HP, ARG1-16AHP, ARG1-16AH1P, ARG1-16ACP, ARG1-16TP, ARG1-16T1P, переключателей ARG1-16R, ARG1-16K и ламп ARG2-16F1P без пайки.
Коннекторы позволяют легко монтировать и менять кнопки на другие с соответствующей распиновкой. Провода с разъемами можно извлечь или переставить в другие отверстия, изменив конфигурацию контактов под требуемую задачу
Особенности:
- Быстрое подключение без кабельных наконечников и пайки
- С фиксатором для надежной фиксации кнопки в коннекторе
Цвет проводов:
Черный, красный – питание подсветки Зеленый – НЗ-контакт (NC)
Желтый – НО-контакт (NO)
Синий – общий контакт (C)
Технические характеристики:
| Параметр | Значение | |
| Рабочая температура | −20...+55°C |
|
| Для кнопок с монтажным диаметром | 16 мм |
|
| Количество разъемов | 8 (6 — под переключающие контакты, 2 — под подсветку) |
|
| Под ножевые контакты | 2,8×0,5 мм | |
| Материал | поликарбонат | |
| Длина проводов | 130 мм | |
| Сечение проводов | 0,8 мм² | |
| Габаритные размеры | 23×20×25 мм | |
| Вес | 13 г |
|
| Габаритные размеры |
 |
