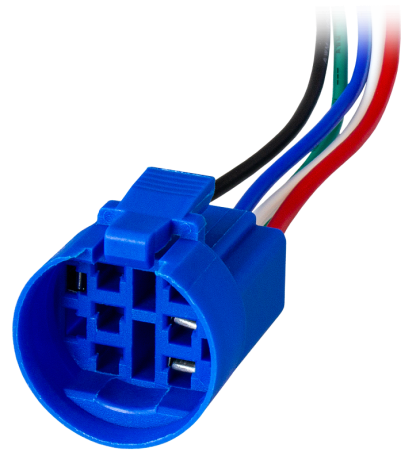

Коннектор для кнопок ПИН-22Т-5/10
В избранное К сравнению
Описание
Коннектор ПИН-22Т-5/10 для быстрого и удобного подключения антивандальных кнопок ARG1-V-22IFB без пайки.
Коннекторы позволяют легко монтировать и менять кнопки на другие с соответствующей распиновкой. Провода с разъемами можно переставить в другие отверстия, изменив конфигурацию контактов под требуемую задачу
Особенности:
- Быстрое подключение без кабельных наконечников и пайки
- С фиксатором для надежной фиксации кнопки в коннекторе
Цвет проводов:
Черный, красный – питание подсветки
Зеленый – НЗ-контакт (NC)
Белый – НО-контакт (NO)
Синий – общий контакт (C)
Технические характеристики:
| Параметр | Значение |
| Рабочая температура |
−20...+55°C |
| Для кнопок с монтажным диаметром |
22 мм |
| Количество разъемов |
5 (3 — под переключающий контакт, 2 — под подсветку) |
| Под ножевые контакты | 2,8×0,5 мм |
| Материал | поликарбонат |
| Длина проводов | 130 мм |
| Сечение проводов | 0,8 мм² |
| Габаритные размеры | 22×21×23 мм |
| Вес | 10 г |
| Габаритные размеры |
 |
