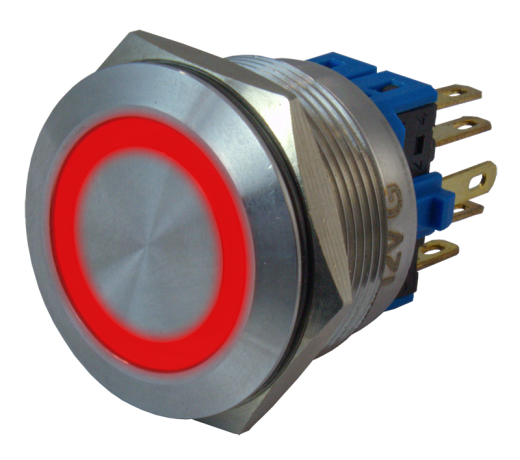

Кнопка металлическая 25 мм антивандальная с подсветкой SD16-V-25IFS
В избранное К сравнению
Описание
Антивандальная металлическая кнопка SD16-V-25IFS предназначена для управления различным оборудованием в промышленности, в сфере обслуживания, на транспорте (в лифтах, эскалаторах, светофорах), системах контроля доступа и безопасности. Кнопку можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий
Особенности:
- Диаметр нажимной части: 20 мм
- Монтаж в плоские панели толщиной до 8 мм, фиксация стопорной гайкой
- Надежная защита от неблагоприятных условий среды, соответствие стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK06
- Пружинный возвратный механизм
Технические характеристики:
| Параметр | Значение |
| Контакты |
1НО+1НЗ |
| Исполнение |
Без фиксации |
| Коммутационная способность |
=2 А, 36 В; ~3 А, 250 В |
| Присоединение | Пайка или плоские изолированные разъемы НПИ-М2-0528 2,8×0,5 мм |
| Подсветка | Светодиодная кольцевая красная |
| Питание подсветки | =12 В |
| Материал корпуса и нажимной части | Нержавеющая сталь |
| Монтаж | В отверстие панели |
| Диаметр монтажного отверстия | 25 мм |
| Толщина панели | ≤ 8 мм |
| Сечение присоединяемых проводов | ≤ 2,5 мм² |
| Степень пылевлагозащиты* | IP65 |
| Степень защиты от внешних механических воздействий* | IK06 |
| Температурный диапазон эксплуатации | −20...+50°С |
| Электрическая износостойкость | ≥ 50 000 циклов |
| Механическая износостойкость | ≥ 500 000 циклов |
| Габаритные размеры выступающей части | ∅ 28×2 мм |
| Максимальные габаритные размеры | 32×28×38,2 мм |
| Монтажная глубина** | 36,2 мм |
| Вес | 36 г |
* Со стороны лицевой панели
** Без учета ответных разъемов
| Схема работы и подключения |
 |
| Схема расположения контактов |
 1, 2 – нормально закрытый 3, 4 – нормально открытый Без маркировки – питание подсветки |
| Габаритные размеры |
 |
| Схема установки |
 |
Версия: 2022-05-24-ЛВС
| Номер позиции |
Название позиции |
Обозначение |
Расшифровка |
| 1 | Диаметр монтажного отверстия |
12 |
12 мм |
| 16 |
16 мм |
||
| 19 |
19 мм |
||
| 22 |
22 мм |
||
| 25 |
25 мм |
||
| 2 | Тип подсветки |
Пусто |
Без подсветки |
| I | Круговая (кольцевая) подсветка | ||
| Z | Частичная подсветка |
||
| 3 | Тип кнопки |
F |
Плоская |
| G |
Сферическая | ||
| C |
Выпуклая | ||
| 4 | Материал корпуса |
B |
Хромированная латунь |
| S |
Нержавеющая сталь |
||
| 5 | Модификация* |
1 |
|
| ... | |||
| 6 | Фиксация | M | Без фиксации |
| L |
С фиксацией | ||
| 7 | Количество НО контактов |
0 |
Нет |
| 1 | 1 шт. |
||
| ... |
|||
| 8 | Количество НЗ контактов |
0 |
Нет |
| 1 | 1 шт. | ||
| ... |
|||
| 9 | Количество переключающих контактов | 0 |
Нет |
| 1 |
1 шт. |
||
| ... |
|||
| 10 | Тип присоединения | W | Винты |
| U |
Контакты под пайку |
||
| 11 | Цвет корпуса | S | Серый (металлический) |
| 12 | Цвет подсветки* |
R |
Красный |
| G | Зеленый |
||
| 13 | Напряжение питания подсветки* |
12 |
=12 В |
| 220 | ~220 В |
||
| 14 | Особенности диапазона питания* |
E |
Расширенный диапазон питания подсветки (например, =12...24 В) |
| Q | Ограничения по питанию (например, питание через резистор в комплекте) |
||
| 15 | Символ/Надпись* | ON/OFF | |
