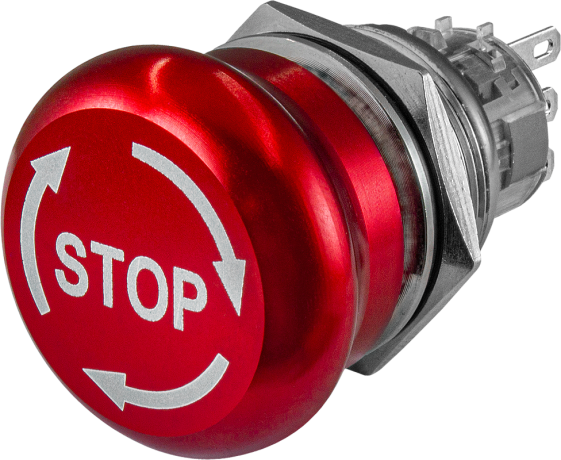

Кнопка металлическая 22 мм грибовидная антивандальная ARG1-V-22TB
В избранное К сравнению
Описание
Антивандальная металлическая кнопка-грибок ARG1-V-22TB предназначена для управления различным оборудованием в промышленности, в сфере обслуживания, системах контроля доступа и безопасности. Кнопку можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий.
Прежнее название кнопки: SD16-V-22TB
Особенности:
- Монтаж в плоские панели толщиной до 6 мм, фиксация стопорной гайкой
- Надежная защита от неблагоприятных условий среды, соответствие стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK08
- Пружинный возвратный механизм
- Для быстрого и удобного подключения кнопки без пайки рекомендуется использовать коннектор ПИН-22П
Технические характеристики:
| Параметр | Значение |
| Контакты |
1 переключающий |
| Исполнение |
С фиксацией, возврат поворотом |
| Коммутационная способность | =2 А, 36 В; ~5 А, 250 В |
| Присоединение | Пайка или плоские изолированные разъемы НПИ-М2-0528 2,8×0,5 мм |
| Материал корпуса | Хромированная латунь |
| Материал нажимной части | Анодированный алюминий |
| Монтаж | В отверстие панели |
| Диаметр монтажного отверстия | 22 мм |
| Толщина панели | ≤ 6 мм |
| Сечение присоединяемых проводов | ≤ 2,5 мм² |
| Степень пылевлагозащиты* | IP65 |
| Степень защиты от внешних механических воздействий* |
IK08 |
| Температурный диапазон применения | −20...+50°С |
| Электрическая износостойкость | ≥ 50 000 циклов |
| Механическая износостойкость | ≥ 500 000 циклов |
| Габаритные размеры выступающей части | ∅ 30×22 мм |
| Максимальные габаритные размеры | ∅ 30×52 мм |
| Монтажная глубина** | 30 мм |
| Вес | 37 г |
* Со стороны лицевой панели.
** Без учета ответных разъемов.
| Схема работы и подключения |
 |
| Схема расположения контактов |
 |
| Габаритные размеры |
 |
| Схема установки |
 |
