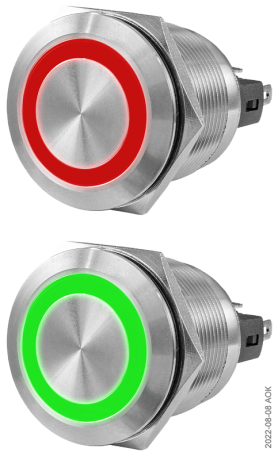

Кнопка металлическая 22 мм антивандальная с подсветкой ARG1-V-22IFS
В избранное К сравнению
Описание
Антивандальная кнопка с подсветкой ARG1-V-22IFS предназначена для управления различным оборудованием в промышленности, в сфере обслуживания, на транспорте (в лифтах, эскалаторах, светофорах), системах контроля доступа и безопасности. Кнопку можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий.
Прежнее название кнопки: SD16-V-22IFS
Особенности:
- Диаметр нажимной части: 18 мм
- Монтаж в плоские панели толщиной до 8 мм (для моделей с фиксацией до 12 мм), фиксация стопорной гайкой
- Надежная защита от неблагоприятных условий среды, соответствует стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK06
- Пружинный возвратный механизм
- Для предотвращения непреднамеренного нажатия кнопки рекомендуется использовать крышку КЗП-22Б
Технические характеристики:
| Параметр | Значение |
| Контакты |
1НО+1НЗ |
| Исполнение |
С фиксацией или без фиксации |
| Коммутационная способность |
=2 А, 36 В; ~3 А, 250 В |
| Присоединение | Пайка или плоские изолированные разъемы НПИ-М2-0528 2,8×0,5 мм |
| Подсветка | Кольцевая красная или зеленая светодиодная |
| Питание подсветки | ~220 В |
| Материал корпуса | Нержавеющая сталь |
| Материал нажимной части | Нержавеющая сталь |
| Монтаж | В отверстие панели |
| Диаметр монтажного отверстия | 22 мм |
| Толщина панели | ≤ 12 мм (у моделей с фиксацией) ≤ 8 мм (у моделей без фиксации) |
| Сечение присоединяемых проводов, мм² | ≤ 2,5 мм² |
| Степень пылевлагозащиты* | IP65 |
| Степень защиты от внешних механических воздействий* | IK06 |
| Температурный диапазон эксплуатации | −20...+50°С |
| Электрическая износостойкость | ≥ 50 000 циклов |
| Механическая износостойкость | ≥ 500 000 циклов |
| Ресурс работы светодиода | ≥ 27 000 ч |
| Габаритные размеры выступающей части | ∅ 25×2 мм |
| Максимальные габаритные размеры | 28×25×L мм |
| Монтажная глубина** | Lm мм (см. Габаритные размеры) |
| Вес | 21 г |
* Со стороны лицевой панели.
** Без учета ответных разъемов.
Модификации:
| Модификация | Исполнение | Цвет подсветки | Питание подсветки |
| -22IFS-L110-U-SR220 -22IFS-L110-U-SG220 |
с фиксацией | красный зеленый | ~220 В |
| -22IFS-M110-U-SR220 -22IFS-M110-U-SG220 | без фиксации | красный зеленый |
| Схема работы и подключения | |
 С фиксацией |
|
 Без фиксации |
|
| Схема расположения контактов | |
 |
|
| Габаритные размеры |
 |
Модификации | Исполнение | Размер, мм |
||
| L |
Lt | Lm |
||
| ARG1-V-22IFS-L |
с фиксацией | 44 |
17 |
42 |
| ARG1-V-22IFS-M |
без фиксации | 40 |
11 |
38 |
| Схема установки |
 |
