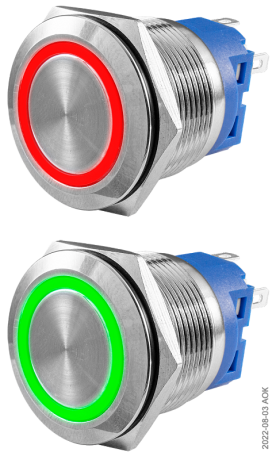

Кнопка металлическая 22 мм антивандальная с подсветкой ARG1-V-22IFB
В избранное К сравнению
Описание
Антивандальная кнопка с подсветкой ARG1-V-22IFB предназначена для управления различным оборудованием в промышленности, в сфере обслуживания, на транспорте (в лифтах, эскалаторах, светофорах), системах контроля доступа и безопасности. Кнопку можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий.
Прежние названия кнопки: SD16-V-22IFB
Особенности:
- Диаметр нажимной части: 18 мм
- Монтаж в плоские панели толщиной до 10 мм
- Надежная защита от неблагоприятных условий среды, соответствует стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK06
- Пружинный возвратный механизм
- Для предотвращения непреднамеренного нажатия кнопки рекомендуется использовать крышку КЗП-22Б
- Для быстрого и удобного подключения кнопки без пайки рекомендуется использовать коннектор ПИН-22Т-5/10
Технические характеристики:
| Параметр | Значение |
| Контакты |
1 переключающий |
| Исполнение |
С фиксацией или без фиксации |
| Коммутационная способность |
~3 А, 250 В; =2 А, 36 В |
| Присоединение | Пайка или плоские изолированные разъемы НПИ-М2-0528 2,8×0,5 мм |
| Подсветка | Светодиодная кольцевая красная или зеленая |
| Питание подсветки | ~220 В, =24 В или =12 В |
| Материал корпуса | Хромированная латунь |
| Материал нажимной части | Нержавеющая сталь |
| Монтаж | В отверстие панели |
| Диаметр монтажного отверстия | 22 мм |
| Толщина панели | ≤ 10 мм |
| Сечение присоединяемых проводов | ≤ 2,5 мм² |
| Степень пылевлагозащиты | IP65 (со стороны лицевой панели) |
| Степень защиты от внешних механических воздействий | IK06 (со стороны лицевой панели) |
| Температурный диапазон эксплуатации | −20...+50°С |
| Электрическая износостойкость | ≥ 50 000 циклов |
| Механическая износостойкость | ≥ 500 000 циклов |
| Ресурс работы светодиода | ≥ 27 000 ч |
| Габаритные размеры выступающей части | ∅ 25×2 мм |
| Максимальные габаритные размеры | 28×25×36 мм |
| Монтажная глубина** | 34 мм |
| Вес | 21 г |
** Без учета ответных разъемов.
Модификации:
| Модификация | Исполнение | Контакты | Цвет подсветки | Питание подсветки (*) |
| -22IFB-L001-U-SR* -22IFB-L001-U-SG* |
с фиксацией | 1 переключающий |
красный зеленый | 220: ~220 В, 24: =24 В, 12: =12 В |
| -22IFB-M001-U-SR* -22IFB-M001-U-SG* |
без фиксации | красный зеленый |
| Схема работы и подключения | |
 С фиксацией |
 Без фиксации |
| Схема расположения контактов | |
 |
|
| Габаритные размеры |
 |
| Схема установки |
 |
