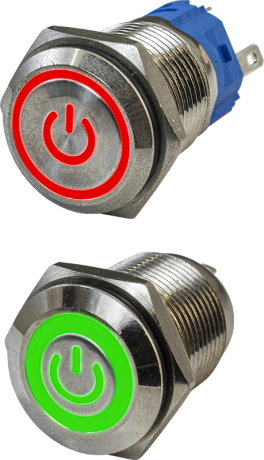

Кнопка металлическая 16 мм антивандальная с подсветкой ON/OFF ARG1-V-16ZFB
В избранное К сравнению
Описание
Антивандальная кнопка с подсветкой ARG1-V-16ZFB предназначена для управления различным оборудованием в промышленности, в сфере обслуживания, на транспорте (в лифтах, эскалаторах, светофорах), системах контроля доступа и безопасности. Кнопку можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий.
Прежнее название кнопки: SD16-V-16ZFB
Особенности:
- Диаметр нажимной части: 13 мм (модификации с переключающим контактом) или 12 мм (модификации с НО контактом)
- Монтаж в плоские панели толщиной до 12 мм, фиксация стопорной гайкой
- Надежная защита от неблагоприятных условий среды, соответствует стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK06
- Пружинный возвратный механизм
- Для предотвращения непреднамеренного нажатия кнопки рекомендуется использовать крышку КЗП-16Н
- Для быстрого и удобного подключения кнопки без пайки рекомендуется использовать коннектор ПИН-19Т-5/7
Технические характеристики:
| Параметр | Значение |
| Контакты |
1НО или 1 переключающий |
| Исполнение |
С фиксацией или без фиксации |
| Коммутационная способность | =2 А, 36 В; ~3 А, 250 В |
| Присоединение | Пайка или плоские изолированные разъемы 2,0×0,5 мм |
| Подсветка | Красная или зеленая в виде символа ON/OFF |
| Питание подсветки | ~220 В |
| Материал корпуса | Хромированная латунь |
| Материал нажимной части | Нержавеющая сталь |
| Монтаж | В отверстие панели |
| Диаметр монтажного отверстия | 16 мм |
| Толщина панели |
≤ 12 мм |
| Сечение присоединяемых проводов | ≤ 2,5 мм² |
| Степень пылевлагозащиты | IP65 (со стороны лицевой панели) |
| Степень защиты от внешних механических воздействий | IK06 (со стороны лицевой панели) |
| Температурный диапазон эксплуатации | −20...+50°С |
| Электрическая износостойкость | ≥ 50 000 циклов |
| Механическая износостойкость | ≥ 500 000 циклов |
| Ресурс работы светодиода | ≥ 27 000 ч |
| Габаритные размеры выступающей части | ∅ 18×1,5 мм |
| Максимальные габаритные размеры | 19×22×L мм |
| Монтажная глубина** | Lm мм (см. Габаритные размеры) |
| Вес | 13 г |
** Без учета ответных разъемов.
Модификации:
| Модификация |
Исполнение |
Цвет подсветки |
Контакты |
| -L100-U-SG220-ON/OFF |
с фиксацией | зеленый | 1НО |
| -M100-U-SG220-ON/OFF | без фиксации |
||
| -M100-U-SR220-ON/OFF | красный | ||
| -L001-U-SR220-ON/OFF |
с фиксацией |
красный |
1 переключающий |
| Схема работы и подключения |
 ARG1-V-16ZFB-L с фиксацией |
 ARG1-V-16ZFB-M без фиксации |
| Схема расположения контактов |
 модификации с НО контактом |
 модификации с переключающим контактом |
| Габаритные размеры |
 модификации с НО контактом |
 модификации с переключающим контактом |
| Модификации | Контакты | Размер, мм |
|
| L |
Lm |
||
| -L100-U-SG220-ON/OFF | 1НО |
27 |
26 |
| -M100-U-SG220-ON/OFF | 22 | 21 |
|
| -M100-U-SR220-ON/OFF |
|||
| L001-U-SR220-ON/OFF |
1 переключающий |
35 |
34 |
| Схема установки |
 |
