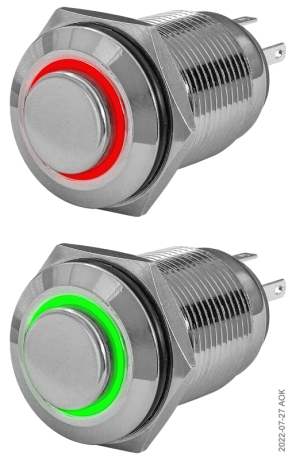

Кнопка металлическая 16 мм антивандальная с подсветкой ARG1-V-16IC2B
В избранное К сравнению
Описание
Антивандальная кнопка с подсветкой ARG1-V-16IC2B предназначена для управления различным оборудованием в промышленности, в сфере обслуживания, на транспорте (в лифтах, эскалаторах, светофорах), системах контроля доступа и безопасности. Кнопку можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий.
Прежнее название кнопки: SD16-V-16IC2B
Особенности:
- Диаметр нажимной части: 10 мм
- Монтаж в плоские панели толщиной до 15 мм, фиксация стопорной гайкой
- Надежная защита от неблагоприятных условий среды, соответствует стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK06
- Пружинный возвратный механизм
- Для предотвращения непреднамеренного нажатия кнопки рекомендуется использовать крышку КЗП-16Н
- Для быстрого и удобного подключения кнопки без пайки рекомендуется использовать коннектор ПИН-16Т-5/8
Технические характеристики:
| Параметр | Значение |
| Контакты |
1 переключающий |
| Исполнение |
С фиксацией или без фиксации |
| Коммутационная способность |
~3 А, 250 В; =2 А, 36 В |
| Присоединение | Пайка или плоские изолированные разъемы 2,0×0,5 мм |
| Подсветка | Светодиодная кольцевая красная или зеленая |
| Питание подсветки | ~220 В |
| Материал корпуса | Хромированная латунь |
| Материал нажимной части | Нержавеющая сталь |
| Монтаж | В отверстие панели |
| Диаметр монтажного отверстия | 16 мм |
| Толщина панели | ≤ 15 мм |
| Сечение присоединяемых проводов | ≤ 2,5 мм² |
| Степень пылевлагозащиты | IP65 (со стороны лицевой панели) |
| Степень защиты от внешних механических воздействий | IK06 (со стороны лицевой панели) |
| Температурный диапазон эксплуатации | −20...+50°С |
| Электрическая износостойкость | ≥ 50 000 циклов |
| Механическая износостойкость | ≥ 500 000 циклов |
| Ресурс работы светодиода | ≥ 27 000 ч |
| Габаритные размеры выступающей части | ∅18×3 мм |
| Максимальные габаритные размеры | 22×19×35 мм |
| Монтажная глубина** | 32 мм |
| Вес | 15 г |
** Без учета ответных разъемов.
Модификации:
| Модификация | Исполнение | Цвет подсветки | Питание подсветки |
| -L001-U-SR220 -L001-U-SG220 |
с фиксацией | красный зеленый | ~220 В |
| -M001-U-SR220 -M001-U-SG220 |
без фиксации |
| Схема работы и подключения |
 |
| ARG1-V-16IC2B-L с фиксацией |
 |
| ARG1-V-16IC2B-M без фиксации |
| Схема расположения контактов |
 |
| Габаритные размеры |
 |
| Схема установки |
 |
