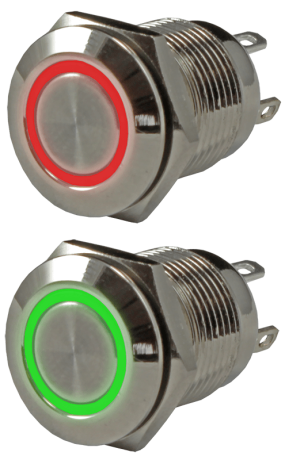

Кнопка металлическая 12 мм антивандальная миниатюрная с подсветкой ARG1-V-12IFB
В избранное К сравнению
Описание
Антивандальная миниатюрная кнопка с подсветкой ARG1-V-12IFB предназначена для управления различным оборудованием в промышленности, в сфере обслуживания, на транспорте (в лифтах, эскалаторах, светофорах), системах контроля доступа и безопасности. Кнопку можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий.
Прежние названия кнопки: SD16-V-12IFB
Особенности:
- Диаметр нажимной части: 9 мм
- Монтаж в плоские панели толщиной до 9 мм, фиксация стопорной гайкой
- Надежная защита от неблагоприятных условий среды, соответствует стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK06
- Пружинный возвратный механизм
Технические характеристики:
| Параметр | Значение |
|
| Контакты | 1НО |
|
| Исполнение | С фиксацией или без фиксации |
|
| Коммутационная способность | ~3 А, 250 В; =2 А, 36 В | |
| Присоединение | Пайка или плоские изолированные разъемы 2,0×0,5 мм |
|
| Подсветка | Светодиодная кольцевая красная или зеленая | |
| Питание подсветки | ~220 В | |
| Материал корпуса | Хромированная латунь |
|
| Материал нажимной части | Нержавеющая сталь | |
| Монтаж | В отверстие панели | |
| Диаметр монтажного отверстия | 12 мм |
|
| Толщина панели | ≤ 9 мм |
|
| Сечение присоединяемых проводов | ≤ 2,5 мм² | |
| Степень пылевлагозащиты | IP65 (со стороны лицевой панели) | |
| Степень защиты от внешних механических воздействий | IK06 (со стороны лицевой панели) | |
| Температурный диапазон эксплуатации | −20...+50°С | |
| Электрическая износостойкость | ≥ 50 000 циклов | |
| Механическая износостойкость | ≥ 500 000 циклов | |
| Ресурс работы светодиода | ≥ 27 000 ч | |
| Габаритные размеры выступающей части | ∅14×1,5 мм | |
| Максимальные габаритные размеры | 16×14×L мм |
|
| Монтажная глубина** | Lm мм (см. Габаритные размеры) |
|
| Вес | 8 г |
|
** Без учета ответных разъемов.
Модификации:
| Модификация |
Исполнение |
Цвет подсветки |
Питание подсветки |
| -L100-U-SR220 -L100-U-SG220 | с фиксацией | красный зеленый | ~220 В |
| -M100-U-SR220 -M100-U-SG220 | без фиксации | красный зеленый |
|
| Схема работы и подключения |
 ARG1-V-12IFB-L с фиксацией |
 ARG1-V-12IFB-M без фиксации |
| Схема расположения контактов |
 |
| Габаритные размеры |
 |
| Модификация | Размер, мм |
||||
| L |
Lt |
Lm | A |
B |
|
| -L100-U-SR220 -L100-U-SG220 |
30 |
13 | 29 | 6,0 |
7,0 |
| -M100-U-SR220 -M100-U-SG220 |
21 |
12 |
19 | 7,5 |
7,5 |
| Схема установки |
 |
