Кнопка металлическая 12 мм антивандальная миниатюрная с подсветкой ARG1-V-12ICB
В избранное К сравнению
Описание

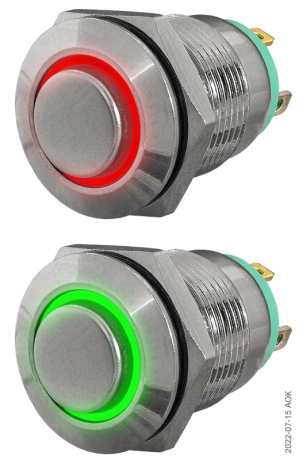

Антивандальная миниатюрная кнопка с подсветкой ARG1-V-12ICB предназначена для управления различным оборудованием в промышленности, в сфере обслуживания, на транспорте (в лифтах, эскалаторах, светофорах), системах контроля доступа и безопасности. Кнопку можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий.
Прежнее название кнопки: SD16-V-12ICB
Особенности:
- Диаметр нажимной части: 7 мм
- Монтаж в плоские панели толщиной до 8 мм, фиксация стопорной гайкой
- Надежная защита от неблагоприятных условий среды, соответствует стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK06
- Пружинный возвратный механизм
Технические характеристики:
| Параметр | Значение |
| Контакты |
1НО |
| Исполнение |
С фиксацией или без фиксации |
| Коммутационная способность | ~3 А, 250 В; =2 А, 36 В |
| Присоединение |
Пайка или плоские изолированные разъемы 2,0×0,5 мм |
| Подсветка | Светодиодная кольцевая красная или зеленая |
| Питание подсветки | ~220 В, =24 В или =12 В |
| Материал корпуса | Хромированная латунь |
| Материал нажимной части | Нержавеющая сталь |
| Монтаж | В отверстие панели |
| Диаметр монтажного отверстия | 12 мм |
| Толщина панели | ≤ 8 мм |
| Сечение присоединяемых проводов | ≤ 2,5 мм² |
| Степень пылевлагозащиты | IP65 (со стороны лицевой панели) |
| Степень защиты от внешних механических воздействий |
IK06 (со стороны лицевой панели) |
| Температурный диапазон применения | −20...+50°С |
| Электрическая износостойкость | ≥ 50 000 циклов |
| Механическая износостойкость | ≥ 500 000 циклов |
| Ресурс работы светодиода | ≥ 27 000 ч |
| Габаритные размеры выступающей части | ∅ 14×3 мм |
| Максимальные габаритные размеры | 16×14×L мм |
| Монтажная глубина** | Lm мм (см. Габаритные размеры) |
| Вес | 8 г |
** Без учета ответных разъемов.
Модификации:
| Модификация | Исполнение | Цвет подсветки | Питание подсветки (*) |
| -L001-U-SR* -L001-U-SG* |
с фиксацией | красный зеленый | 220: ~220 В, 24 : =24 В 12: =12 В |
| -M001-U-SR* -M001-U-SG* | без фиксации |
| Схема работы и подключения |
 ARG1-V-12ICB-L с фиксацией |
 ARG1-V-12ICB-M без фиксации |
| Схема расположения контактов |
 |
| Габаритные размеры |
 |
| Модификации | Размер, мм |
||
| L | Lt | Lm |
|
| -L100-U-SR220 -L100-U-SG220 |
27 | 12 | 24 |
| -M100-U-SR220 -M100-U-SG220 -M100-U-SR12 |
23 | 10 | 19,5 |
| Схема установки |
 |
