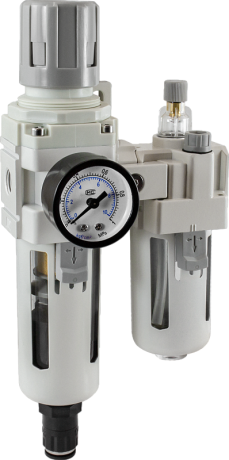

Фильтр-регулятор с маслораспылителем и автосливом ФРЛ-Х010А
В избранное К сравнению
Описание
Блок подготовки сжатого воздуха вертикальной компоновки ФРЛ предназначен подготовки сжатого воздуха в пневмоприводах различного назначения:
очистка сжатого воздуха от капельной влаги и твердых частиц, удаление конденсата, автоматическое поддержание величины давления на заданном уровне, подвод смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы
Особенности:
- Конденсат автоматически удаляется через сливной клапан
- Блок в сборе содержит фильтр-влагоотделитель, регулятор давления, маслораспылитель и крепежную консоль
- Модули можно легко менять и дополнять
- Фильтры обеспечивают двойную фильтрацию: центробежную очистку и очистку через сменный пористый фильтроэлемент
- Корпус изготовлен из алюминиевого сплава
- Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия
- Прозрачный стакан из поликарбоната крепится к корпусу байонетным замком
- Фильтрующий элемент изготовлен из пластика или спеченой бронзовой крошки, легко заменяется
- Смазка осуществляется масляным туманом
- В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму
- Манометр в комплекте. При необходимости манометр можно заменить
- Для перехода на другие размеры резьбы используются футорки, например, VTr.581.N
Технические характеристики:
| Параметр | Значение |
| Рабочая среда |
Сжатый воздух |
| Рабочее давление |
0,05...1 МПа |
| Максимальное давление |
1,5 МПа |
| Тонкость очистки |
5 мкм или 25 мкм |
| Присоединение |
G¼"...G1" |
| Расход воздуха |
500...4000 л/мин |
| Рабочая температура | +5...+60°С |
Модификации:
| Модель |
Расход воздуха, л/мин | Присоединение | Габаритные размеры, мм |
Вес, кг |
| ФРЛ-2010А-14 |
500 |
G¼" | 92×200×87 | 0,4 |
| ФРЛ-3010А-14 |
1700 |
G¼" | 118×225×102 | 0,83 |
| ФРЛ-3010А-38 |
1700 |
G⅜" | 118×225×102 | 0,83 |
| ФРЛ-4010А-12 |
3000 |
G½" | 154×299×121 | 1,7 |
| ФРЛ-4010А-34 |
3000 |
G¾" | 164×233×121 | 1,83 |
| ФРЛ-5010А-34 |
4000 |
G¾" | 195×368×145 | 2,78 |
| ФРЛ-5010А-1 |
4000 |
G1" | 195×368×145 | 2,78 |
| Габаритные размеры |
 |
| ФРЛ-2010А |
 |
| ФРЛ-3010А, ФРЛ-4010А, ФРЛ-5010А |
| Модель | A | B | C | D | E | F | G | H | J | K | L | Р | d |
| ФРЛ-2010А | 92 | 200 | 73 | 40 | 55 | 31 | 46 | 22 | 6 | 9 | 5 | 52 | 8 |
| ФРЛ-3010А | 118 | 225 | 93 | 53 | 57 | 39 | 58 | 35 | 8 | 11 | 7 | 71 | 8/10 |
| ФРЛ-4010А-12 | 154 | 299 | 112 | 70 | 65 | 50 | 77 | 40 | 9 | 13 | 7 | 88 | 10 |
| ФРЛ-4010А-34 | 164 | 233 | 114 | 70 | 67 | 50 | 82 | 40 | 9 | 13 | 8 | 93 | 10 |
| ФРЛ-5010А | 195 | 368 | 116 | 90 | 70 | 70 | 98 | 50 | 14 | 18 | 11 | 121 | 8/10 |
