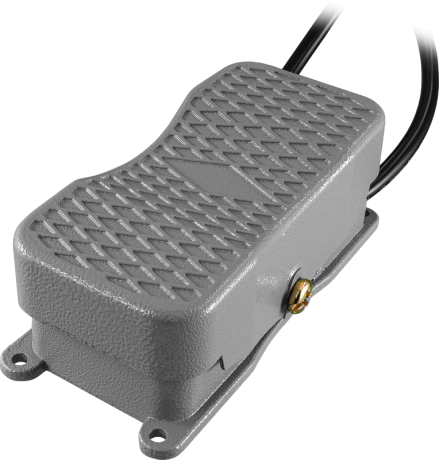

Электропедаль трехпозиционная ЭПД-3406

Электропедаль трехпозиционная ЭПД-3406 предназначена для управления двигателем в режимах Пуск-Стоп-Реверс, руки оператора остаются свободными для других действий. Управлять можно как трехфазным двигателем, так и коллекторным двигателем постоянного тока

Особенности:

• Возможность сборки собственной схемы на установленных в корпусе переключателях для решения прочих задач включения/выключения оборудования
• Нескользящая рифленая поверхность
• Два трехжильных кабеля для подключения
• 4 монтажных отверстия ∅ 5 мм для фиксации педали на плоскости

Принцип работы:
Один кабель подключается к двигателю, второй – к источнику питания, порядок не имеет значения
Подключение к трехфазному двигателю:

• В среднем состоянии педали (ничего не нажато) двигатель находится в состоянии Стоп. Коричневые и синие провода разомкнуты. Желтый провод всегда замкнут.
• В положении Вперед (педаль нажата в сторону кабелей) двигатель находится в состоянии Пуск. Коричневые и синие провода соединены соответственно цвету.
• В положении Назад (педаль нажата в противоположную сторону от кабелей) двигатель находится в состоянии Реверс. Коричневые и синие провода соединены крест накрест.

Для управления направлением вращения коллекторного двигателя постоянного тока необходимо задействовать только коричневые и синие провода кабелей.


Электропедаль ЭПД-3406 также можно использовать для решения общих задач включения/выключения оборудования. В корпусе педали установлены четыре переключателя с парой контактов 1НО+1НЗ у каждого. По умолчанию на НО-контактах собрана схема управления двигателем с помощью двух трехжильных кабелей (см. схему подключения и описание принципа работы). При необходимости схему подключения внутренних цепей можно адаптировать под другие задачи, переподключить или снять кабели.
Технические характеристики:

Габаритные размеры

Схема подключения для управления двигателем

Общая схема коммутации переключателей
