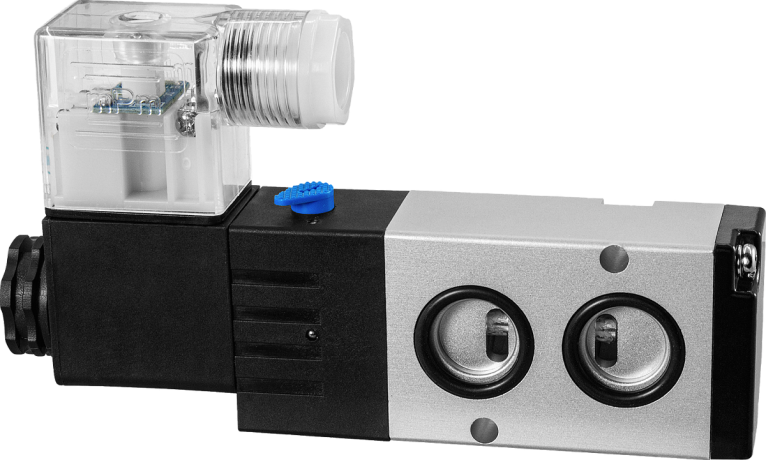

Электромагнитный пневмораспределитель с присоединением NAMUR РЭПВ-52-М
Описание
Электромагнитный пневмораспределитель cерии РЭПВ-52-М 5-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем
Особенности:
- Одна катушка (моностабильный) – управляются при помощи катушки, возврат за счет пружины
- Cтандарт присоединения воздуховодов NAMUR, созданный для облегчения стыковки промышленных клапанов и вспомогательного оборудования с приводами. Данный стандарт предполагает крепление пневмораспределителя на площадку, расположенную непосредственно на корпусе исполнительного механизма (пневмопривода или пневмоцилиндра). Использование приводов и клапанов с NAMUR упрощает монтаж распределителей, позволяет использовать меньше фитингов и трубок, повышает энергоэффективность пневмосистемы по сравнению с использованием оборудования с общепромышленным интерфейсом подключения
Технические характеристики:
| Параметр | Значение | |||
| Тип распределителя | 5/2 |
|||
| Рабочая среда | Очищенный воздух (тонкость очистки 40 мкм) |
|||
| Проходное сечение | ¼" |
⅜" | ½" | |
| Присоединение рабочих портов | G¼" |
G⅜" | G½" | |
| Присоединение портов выхлопа | G⅛" |
G¼" | G½" | |
| Пропускная способность (при давлении 0,6 МПа) | 1350 л/мин |
2250 л/мин | 3200 л/мин | |
| Рабочее давление | 0,15…0,8 МПа | |||
| Максимальное давление | 1,2 МПа |
|||
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
|||
| Допуск по напряжению | ±10% | |||
| Катушка | КС-28 ASEx580 (взрывозащищенная) |
|||
| Потребляемая мощность катушки | КС-28: ~5,5 ВА/=5 Вт ASEx580: ~5 ВА/=5 Вт |
|||
| Температура эксплуатации | −5…+60°C | |||
| Степень защиты | IP65 | |||
| Класс изоляции соленоида | Класс F | |||
| Максимальная частота срабатывания | 5 Гц | |||
| Наработка до отказа | 12 000 000 циклов |
|||
| Материал корпуса распределителя | Анодированный алюминий | |||
| Материал уплотнения | NBR | |||
| Модель | Присоединение рабочих портов | Присоединение портов выхлопа |
Пневматическая схема |
Габаритные размеры, мм | Вес, г |
| РЭПВ- 5221-14-М |
G¼" | G⅛" |  P – порт питания А – рабочий порт B – рабочий порт R – порт выхлопа S – порт выхлопа |
67×120×22 | 200 |
| РЭПВ- 5231-38-М |
G⅜" | G¼" | 69×137×27,5 |
280 | |
| РЭПВ- 5241-12-М | G½" | G½" | 75×167×34 | 494 |
Описание прибора: Для управления пневмоцилиндрами двустороннего действия применяют пневмораспределители типа 5/2 (5-линейные, 2-позиционные), имеющие 5 каналов ввода-вывода и 2 положения золотника.
Моностабильный распределитель: в исходном положении воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При подаче питания на катушку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При снятии питания золотник возвращается в исходное положение.
| Габаритные чертежи |

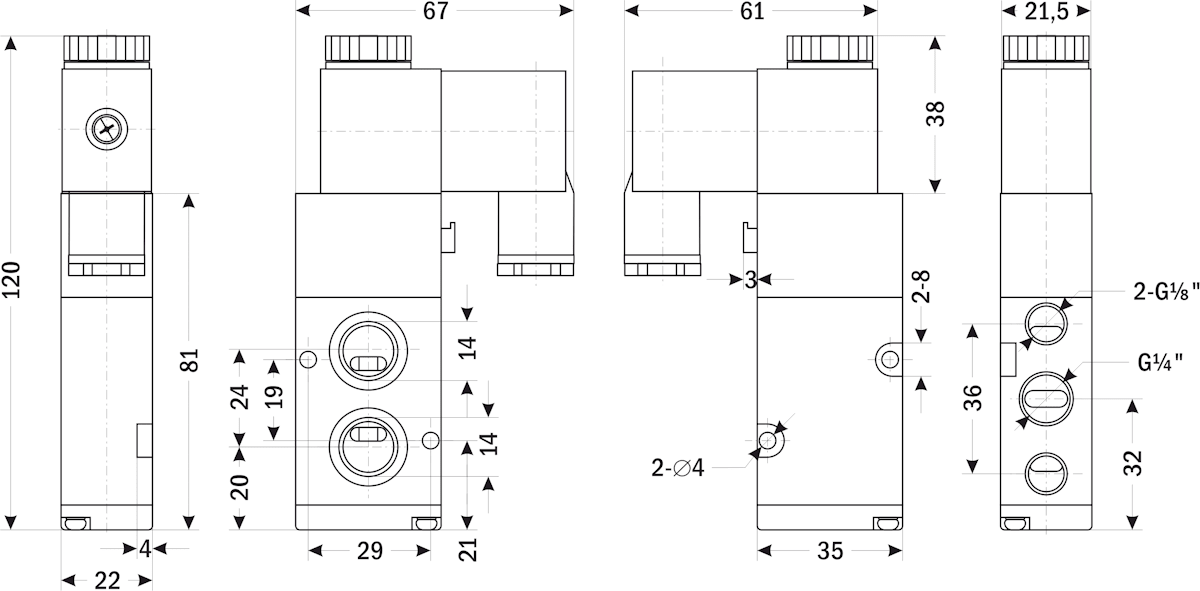

РЭПВ-5221-14-М  |
РЭПВ-5231-38-М |

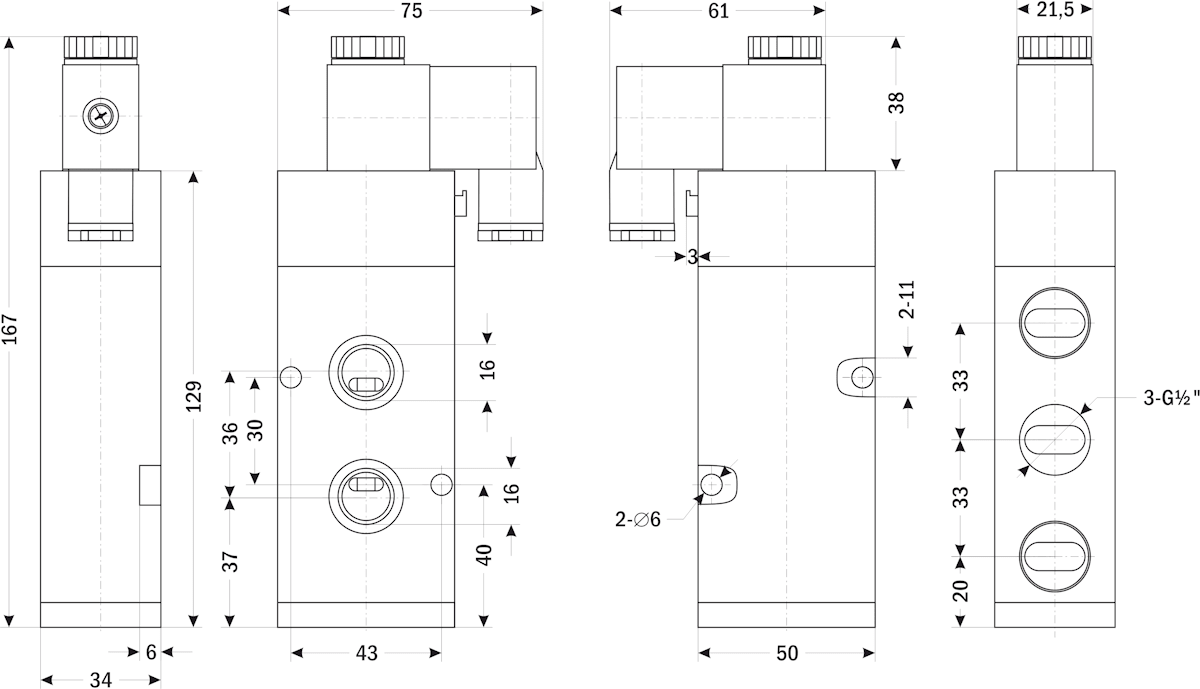

РЭПВ-5241-12-М  |
