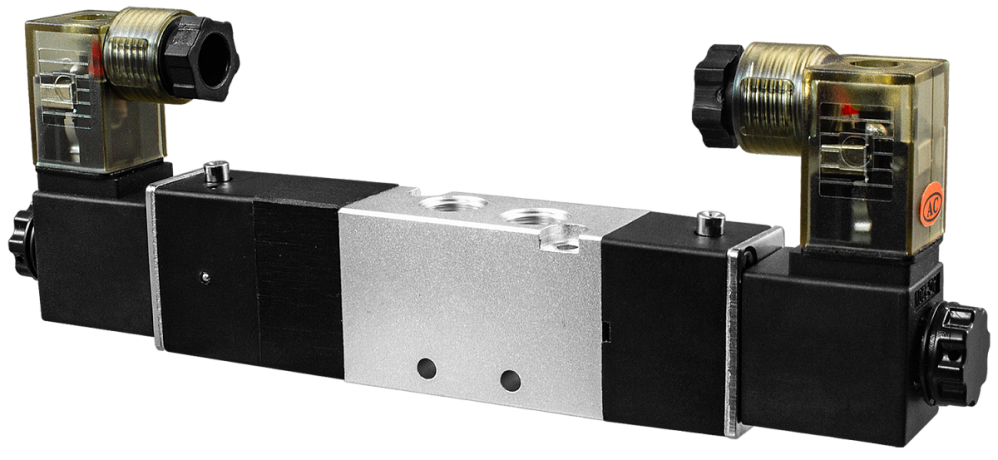

Электромагнитный пневмораспределитель РЭПВ-53
Описание
Электромагнитный пневмораспределитель cерии РЭПВ-53 5-линейный 3-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем
Технические характеристики:
| Модель | Присоединение рабочих портов | Присоединение портов выхлопа |
Пневматическая схема |
Габаритные размеры, мм |
| С закрытым центром | ||||
| РЭПВ-5312-18-ЗЦ | G⅛" | G⅛" |  P – порт питания А – рабочий порт B – рабочий порт R – порт выхлопа S – порт выхлопа |
54×153×18 |
| РЭПВ-5322-14-ЗЦ | G¼" | G⅛" | 54×190×22 | |
| РЭПВ-5332-38-ЗЦ | G⅜" | G¼" | 70×209×27 | |
| РЭПВ-5342-12-ЗЦ | G½" | G½" | 75×243×34 | |
| С нагруженным центром | ||||
| РЭПВ-5312-18-НЦ | G⅛" |
G⅛" |  P – порт питания А – рабочий порт B – рабочий порт R – порт выхлопа S – порт выхлопа |
54×153×18 |
| РЭПВ-5322-14-НЦ | G¼" |
G⅛" |
54×190×22 | |
| РЭПВ-5332-38-НЦ | G⅜" |
G¼" |
70×209×27 | |
| РЭПВ-5342-12-НЦ | G½" |
G½" |
75×243×34 | |
| С открытым сбросом | ||||
| РЭПВ-5312-18-ОС | G⅛" |
G⅛" |  P – порт питания А – рабочий порт B – рабочий порт R – порт выхлопа S – порт выхлопа |
54×153×18 |
| РЭПВ-5322-14-ОС | G¼" |
G⅛" |
54×190×22 | |
| РЭПВ-5332-38-ОС | G⅜" |
G¼" |
70×209×27 | |
| РЭПВ-5342-12-ОС | G½" |
G½" |
75×243×34 | |
Описание прибора: РЭПВ-53 – пневмораспределитель 5/3 (5-линейный, 3-позиционный) предназначен для распределения воздушных потоков, управления исполнительными устройствами
пневмосистем.
В исходном положении у распределителей с закрытым центром все порты (A, B, P, R, S) закрыты, давление никуда не подается и не сбрасывается.
В исходном положении у распределителей с нагруженным центром давление от порта питания P одновременно подается на рабочие порты А и В, а порты выхлопа R и S перекрыты.
В исходном положении у распределителей с открытым сбросом порт питания Р перекрыт, рабочие порты А и В соединены с выхлопами R и S соответственно.
При подаче питания на первую катушку воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S, а при снятии питания возвращается в исходное положение.
При подаче питания на вторую катушку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R, а при снятии питания возвращается в исходное положение.
Таблица соответствия аксессуаров:
| Модель пневмораспределителя |
Модель плиты |
Модель постовой заглушки | Модель торцевой заглушки |
| РЭПВ-5312-18-ЗЦ РЭПВ-5312-18-НЦ РЭПВ-5312-18-ОС |
ПМ-5318 |
ЗП-5318 | ЗТР-18 |
| РЭПВ-5322-14-ЗЦ РЭПВ-5322-14-НЦ РЭПВ-5322-14-ОС |
ПМ-5314 |
ЗП-5314 | ЗТР-14 |
| РЭПВ-5332-38-ЗЦ РЭПВ-5332-38-НЦ РЭПВ-5332-38-ОС | ПМ-5338 | ЗП-5338 | ЗТР-38 |
| РЭПВ-5342-12-ЗЦ РЭПВ-5342-12-НЦ РЭПВ-5342-12-ОС |
ПМ-5312 |
ЗП-5312 | ЗТР-12 |
| Габаритные размеры |
 |
| Модификация |
G1 |
G2 |
A |
B |
C |
D1 |
D2 | br> | br> | br> | br> | br> |
| РЭПВ-5312-18 | ⅛" | ⅛" | 153 |
18 |
27 |
3,3 |
3,3 | 61 |
16 |
55 |
69 |
28 |
| РЭПВ-5322-14 | ¼" | ⅛" | 190 |
22 |
35 |
3,3 |
4,3 | 75,5 |
20 |
68 |
85,5 |
35 |
| РЭПВ-5332-38 | ⅜" | ¼" | 209 |
27 |
40 |
4,3 |
4,3 | 83 |
24 |
72,5 |
95 |
45 |
| РЭПВ-5342-12 | ½" | ½" | 243 |
34 |
50 |
4,3 |
5,5 |
92,5 |
36 |
79 |
110,5 |
63 |
| Модификация |
J1 |
J2 |
K1 |
K2 |
L |
M |
N |
P1 |
P2 |
Q |
T | |
| РЭПВ-5312-18 | 3 |
2 |
54 |
30 |
13 |
54 |
32,5 |
62 |
14 |
2,5 |
9,5 |
99 |
| РЭПВ-5322-14 | 3 |
0 |
66,5 |
38 |
17 |
66 |
40,5 |
75,5 |
20 |
3 |
10,5 |
112 |
| РЭПВ-5332-38 | 4 |
0 |
70 |
50 |
20 |
70 |
40,5 |
83 |
24 |
2,4 |
13,5 |
131 |
| РЭПВ-5342-12 | 4 |
0 |
74,5 |
72 |
27 |
75 |
40,5 |
96,5 |
28 |
2,8 |
17,5 |
165 |
