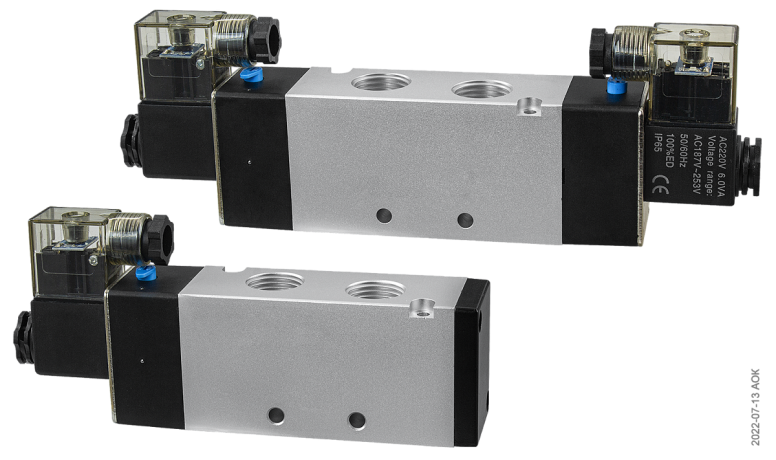

Электромагнитный пневмораспределитель РЭПВ-52
Описание
Электромагнитный пневмораспределитель cерии РЭПВ-52 5-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем
Особенности:
- Может быть оснащен одной катушкой (моностабильный) или двумя катушками (бистабильный)
- Моностабильные распределители управляются при помощи катушки, возврат за счет пружины
- Бистабильные распределители в обе стороны переключаются за счет катушек
Технические характеристики:
| Параметр | Значение | |||
| Тип распределителя | 5/2 |
|||
| Рабочая среда | Очищенный воздух (тонкость очистки 40 мкм) |
|||
| Проходное сечение | ⅛" | ¼" | ⅜" | ½" |
| Присоединение рабочих портов | G⅛" | G¼" | G⅜" | G½" |
| Присоединение портов выхлопа |
G⅛" | G⅛" | G¼" | G½" |
| Пропускная способность (при давлении 0,6 МПа) |
900 л/мин |
1350 л/мин | 2250 л/мин | 3200 л/мин |
| Рабочее давление | 0,15…0,8 МПа | |||
| Максимальное давление | 1,2 МПа |
|||
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
|||
| Допуск по напряжению | ±10% | |||
| Катушка | КС-18 | КС-28 ASEx580 (взрывозащищенная) |
||
| Потребляемая мощность катушки | ~3,5 ВА/=3 Вт | КС-28: ~5,5 ВА/=5 Вт ASEx580: ~5 ВА/=5 Вт |
||
| Температура эксплуатации | −5…+60°C | |||
| Степень защиты | IP65 | |||
| Класс изоляции соленоида | Класс F | |||
| Максимальная частота срабатывания | 5 Гц | |||
| Наработка до отказа | 12 000 000 циклов |
|||
| Материал корпуса распределителя | Анодированный алюминий | |||
| Материал уплотнения | NBR | |||
| Модель | Присоединение рабочих портов | Присоединение портов выхлопа |
Пневматическая схема |
Габаритные размеры, мм |
| C одной катушкой управления (моностабильный) | ||||
| РЭПВ-5211-18 |
G⅛" | G⅛" |  P – порт питания А – рабочий порт B – рабочий порт R – порт выхлопа S – порт выхлопа |
53×111×18 |
| РЭПВ-5221-14 |
G¼" | G⅛" | 65×118×22 | |
| РЭПВ-5231-38 |
G⅜" | G¼" | 67,5×136×27 | |
| РЭПВ-5241-12 |
G½" | G½" | 75×166×34 | |
| C двумя катушками управления (бистабильный) | ||||
| РЭПВ-5212-18 |
G⅛" | G⅛" |  P – порт питания А – рабочий порт B – рабочий порт R – порт выхлопа S – порт выхлопа |
53,5×145×18 |
| РЭПВ-5222-14 |
G¼" | G⅛" | 65×174×22 | |
| РЭПВ-5232-38 |
G⅜" | G¼" | 67,5×190×27 | |
| РЭПВ-5242-12 | G½" | G½" | 73×222×34 | |
Описание прибора: Для управления пневмоцилиндрами двустороннего действия применяют пневмораспределители типа 5/2 (5-линейные, 2-позиционные), имеющие 5 каналов ввода-вывода и 2 положения золотника.
Моностабильный: в исходном положении воздух подается через порт питания P нарабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При подаче питания на катушку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При снятии питания золотник возвращается в исходное положение.
Бистабильный: при подаче питания на первую катушку воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При снятии питания золотник остается в том же положении. При подаче питания на вторую катушку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При снятии питания золотник остается в том же положении.
Таблица соответствия аксессуаров:
| Модель пневмораспределителя |
Модель плиты |
Модель постовой заглушки | Модель торцевой заглушки |
| РЭПВ-5211-18 РЭПВ-5212-18 |
ПМ-5318 |
ЗП-5318 | ЗТР-18 |
| РЭПВ-5221-14 РЭПВ-5222-14 |
ПМ-5314 |
ЗП-5314 | ЗТР-14 |
| РЭПВ-5231-38 РЭПВ-5232-38 | ПМ-5338 | ЗП-5338 | ЗТР-38 |
| РЭПВ-5241-12 РЭПВ-5242-12 |
ПМ-5312 |
ЗП-5312 | ЗТР-12 |
| Габаритные размеры (с одной катушкой управления) |
 |
| Модификация |
G1 |
G2 |
A |
B |
C |
D1 |
D2 | br> | br> | br> | br> | br> |
| РЭПВ-5211-18 | ⅛" | ⅛" | 111 |
18 |
27 |
3,3 |
3,3 |
20 |
15 |
14 |
28 |
28 |
| РЭПВ-5221-14 | ¼" | ⅛" | 118 |
22 |
35 |
3,3 |
4,3 |
21,5 |
20 |
13,5 |
31,5 |
36 |
| РЭПВ-5231-38 | ⅜" | ¼" | 136 |
27 |
40 |
4,3 |
4,3 |
29 |
22 |
17,5 |
40 |
45 |
| РЭПВ-5241-12 | ½" | ½" | 166 |
34 |
50 |
4,3 |
5 |
36 |
36 |
23 |
54 |
62,5 |
| Модификация |
J1 |
J2 |
K1 |
K2 |
L |
M |
N |
P1 |
P2 |
Q |
|
| РЭПВ-5211-18 | 3 |
2 |
13 |
30 |
13 |
53 |
32,5 |
21 |
14 |
3 |
9,5 |
| РЭПВ-5221-14 | 3 |
0 |
12,5 |
38 |
17 |
65 |
38 |
21,5 |
20 |
3,5 |
10 |
| РЭПВ-5231-38 | 4 |
0 |
15 |
50 |
20 |
67,5 |
38,5 |
28 |
24 |
3,5 |
13,5 |
| РЭПВ-5241-12 | 4 |
0 |
18 |
72 |
27 |
75 |
37,5 |
40,5 |
28 |
3,5 |
17,5 |
| Габаритные размеры (с двумя катушками управления) |
 |
| Модификация |
G1 |
G2 |
A |
B |
C |
D1 |
D2 | br> | br> | br> | br> | br> |
| РЭПВ-5212-18 | ⅛" | ⅛" | 145 |
18 |
27 |
3,3 |
3,3 |
64 |
15 |
57 |
70 |
28 |
| РЭПВ-5222-14 | ¼" | ⅛" | 174 |
22 |
35 |
3,3 |
4,3 |
75,5 |
21 |
68 |
86 |
36 |
| РЭПВ-5232-38 | ⅜" | ¼" | 190 |
27 |
40 |
4,3 |
4,3 |
83 |
24 |
72 |
94 |
45 |
| РЭПВ-5242-12 | ½" | ½" | 222 |
34 |
50 |
4,3 |
5,5 |
93 |
36 |
79 |
110 |
63 |
| Модификация |
J1 |
J2 |
K1 |
K2 |
L |
M |
N |
P1 |
P2 |
Q |
|
| РЭПВ-5212-18 | 3 |
3 |
57 |
30 |
13,5 |
53,5 |
32,5 |
65 |
14 |
2,5 |
9 |
| РЭПВ-5222-14 | 3 |
0 |
68 |
38 |
17 |
65 |
39 |
76,5 |
20 |
3,5 |
10,5 |
| РЭПВ-5232-38 | 4 |
0 |
70 |
50 |
20 |
67,5 |
38 |
83 |
22,5 |
3,5 |
14 |
| РЭПВ-5242-12 | 4 |
0 |
73,5 |
72,5 |
27 |
73 |
38 |
96 |
28 |
3 |
17,5 |
*габаритные размеры указаны в мм
