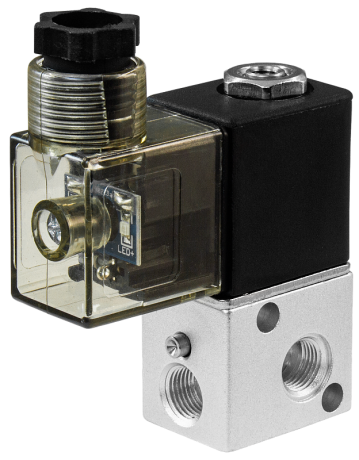

Электромагнитный пневмораспределитель РЭПВ-42

Электромагнитный пневмораспределитель cерии РЭПВ-42 4-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем

Особенности:

• Несколько пневмораспределителей могут быть объединены в один блок
• Тип распределителя: 4/2 (4-линейный, 2-позиционный) с пружинным возвратом
• Срабатывание при нулевом давлении
• Пониженное энергопотребление
• Компактный размер

Технические характеристики:

Пневматическая схема

Принцип действия и область применения: Для управления пневмоцилиндрами одностороннего действия используется пневмораспределитель РЭПВ-42, имеющий возможность коммутировать линии питания, потребителя и выхлопа. Такой распределитель обозначается как 4/2 (4-линейный, 2-позиционный). Это означает, что он имеет 4 канала ввода-вывода: 2 порта питания (от источника воздуха), рабочий порт, и порт выхлопа (для спуска воздуха при обратном ходе рабочего органа) и 2 возможные позиции переключения.
Четырехлинейные пневмораспределители устанавливаются в пневмосистемах и позволяют пропускать поток сжатого воздуха в разных направлениях. К примеру, при отсутствии управляющего напряжения распределитель пропускает поток воздуха в линии пневмосистемы по двум независимым контурам в направлениях A↔ R и P↔ P’, при подаче на катушку распределителя управляющего напряжения распределитель перекрывает поток воздуха через порт выхлопа R и подключает рабочий порт А к контуру питания P↔ P’. При отключении управляющего напряжения (или обрыве провода управляющего напряжения) распределитель автоматически переключается обратно и снова пропускает поток воздуха в линии пневмосистемы по двум независимым контурам в направлениях P↔ P’ и A↔ R.
Пневмораспределители относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. В большинстве случаев подходит для эксплуатации в системах пневмоуправления.

Габаритные размеры
