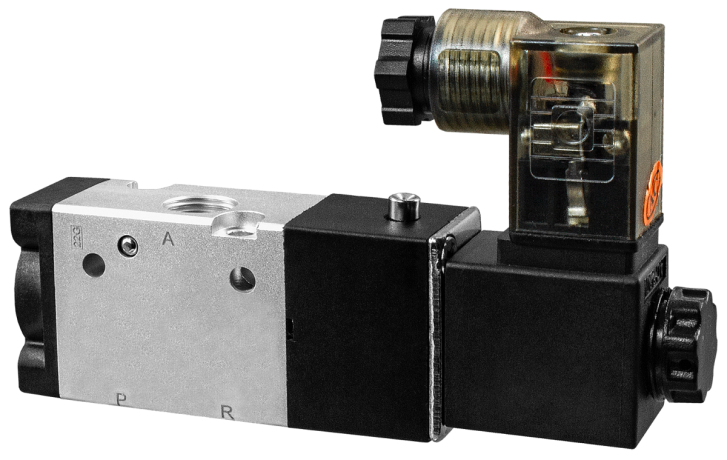

Электромагнитный пневмораспределитель РЭПВ-32
Описание
Электромагнитный пневмораспределитель cерии РЭПВ-32 3-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем
Особенности:
- Моностабильные распределители управляются при помощи катушки, возврат за счет пружины
Технические характеристики:
| Параметр | Значение | |||
| Тип распределителя | 3/2, нормально закрытый |
|||
| Рабочая среда | Очищенный воздух (тонкость очистки 40 мкм) |
|||
| Проходное сечение | ⅛" |
¼" | ⅜" | ½" |
| Присоединение | G⅛" |
G¼" | G⅜" | G½" |
| Пропускная способность (при давлении 0,6 МПа) |
850 л/мин | 1500 л/мин | 2250 л/мин | 3200 л/мин |
| Рабочее давление | 0,15…0,8 МПа | |||
| Максимальное давление | 1,2 МПа |
|||
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
|||
| Допуск по напряжению | ±10% | |||
| Катушка | КС-18 | КС-28 ASEx580 (взрывозащищенная) |
||
| Потребляемая мощность катушки | ~3,5 ВА/=3 Вт | КС-28: ~5,5 ВА/=5 Вт ASEx580: ~5 ВА/=5 Вт |
||
| Температура эксплуатации | −5…+60°C | |||
| Степень защиты | IP65 | |||
| Класс изоляции соленоида | Класс F | |||
| Максимальная частота срабатывания | 5 Гц | |||
| Наработка до отказа | 12 000 000 циклов |
|||
| Материал корпуса распределителя | Анодированный алюминий | |||
| Материал уплотнения | NBR | |||
| Модель |
Присоединение | Пневматическая схема |
Габаритные размеры, мм |
| Нормально закрытые с одной катушкой управления |
|||
| РЭПВ-3211-18 |
G⅛" |  P – порт питания А – рабочий порт R – порт выхлопа |
54×86×18 |
| РЭПВ-3221-14 | G¼" | 67,5×109×22 | |
| РЭПВ-3231-38 | G⅜" | 70×120×27 | |
| РЭПВ-3241-12 | G½" | 75×141×34 | |
Описание прибора: Для управления пневмоцилиндрами одностороннего действия используется пневмораспределитель РЭПВ-32, имеющий возможность коммутировать линии питания, потребителя и выхлопа. Такой распределитель обозначается как 3/2 (3-линейный, 2-позиционный). Это означает, что он имеет 3 канала ввода-вывода: вход (от источника воздуха), выход (для подключения рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) и 2 возможных положения золотника.
В исходном положении порт питания P перекрыт, рабочий порт А соединен с портом выхлопа R. При подаче питания на катушку порт питания Р соединяется с рабочим портом А, а порт выхлопа R перекрывается. При снятии питания золотник возвращается в исходное положение.
Таблица соответствия аксессуаров:
| Модель пневмораспределителя |
Модель плиты |
Модель постовой заглушки | Модель торцевой заглушки |
| РЭПВ-3211-18 | ПМ-3218 |
ЗП-3218 | ЗТР-18 |
| РЭПВ-3221-14 | ПМ-3214 |
ЗП-3214 | ЗТР-14 |
| РЭПВ-3231-38 | ПМ-3238 | |
ЗТР-38 |
| РЭПВ-3241-12 | ПМ-3212 | |
ЗТР-12 |
| Габаритные размеры |
 |
| Модификация |
G |
A |
B |
C |
D1 |
D2 | br> | br> | br> |
| РЭПВ-3211-18 | ⅛" | 86 |
18 |
27 |
3,3 |
3,1 |
21,5 |
15,5 |
16 |
| РЭПВ-3221-14 | ¼" | 109 |
22 |
35 |
3,3 |
4,3 |
26,5 |
16,3 |
22,5 |
| РЭПВ-3231-38 | ⅜" | 120 |
27 |
40 |
4,3 |
4,3 |
32,5 |
20 |
25 |
| РЭПВ-3241-12 | ½" | 141 |
34 |
50 |
4,3 |
4,3 |
42,5 |
24,5 |
36 |
| Модификация |
J1 |
J2 |
K1 |
K2 |
L |
M |
N |
P1 |
P2 |
Q |
T | |
| РЭПВ-3211-18 | 1 |
2 |
13 |
19 |
13 |
54 |
32,5 |
12 |
21 |
2,5 |
7,5 |
54 |
| РЭПВ-3221-14 | 1,5 |
0 |
12,5 |
30 |
17 |
67,5 |
40,5 |
15 |
25 |
3 |
8,2 |
70 |
| РЭПВ-3231-38 | 2 |
2 |
15 |
35 |
20 |
70 |
40,5 |
17,5 |
30 |
2,4 |
10,5 |
81 |
| РЭПВ-3241-12 | 2 |
0 |
18,5 |
48 |
27 |
75 |
40,5 |
18,5 |
48 |
4 |
13,5 |
102 |
