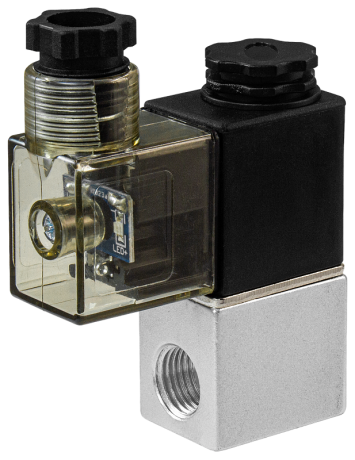

Электромагнитный пневмораспределитель РЭПВ-22
Описание
Электромагнитный пневмораспределитель cерии РЭПВ-221 2-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем
Технические характеристики:
| Параметр | Значение |
| Тип распределителя | 2/2, нормально закрытый |
| Рабочая среда |
Очищенный воздух (тонкость очистки 40 мкм) |
| Проходное сечение | ⅛" |
| Пропускная способность |
350 л/мин (при 0,6 МПа) |
| Присоединение | G⅛", G¼" |
| Рабочее давление | 0,15…0,8 МПа |
| Максимальное давление |
1,2 МПа |
| Питание |
~220 В, ~110 В, ~24 В =24 В, =12 В |
| Допуск по напряжению |
±10% |
| Катушка | КС-28 ASEx580 (взрывозащищенная) |
| Потребляемая мощность катушки |
КС-28: ~5,5 ВА/=5 Вт ASEx580: ~5 ВА/=5 Вт |
| Температура эксплуатации | −5…+60°C |
| Степень защиты |
IP65 |
| Класс изоляции соленоида |
Класс F |
| Максимальная частота срабатывания | 5 Гц |
| Наработка до отказа |
12 000 000 циклов |
| Материал корпуса распределителя |
Анодированный алюминий |
| Материал уплотнения | NBR |
| Габаритные размеры | 63,8×60×22 мм |
| Модель |
Присоединение | Пневматическая схема |
| РЭПВ-221-18 |
G⅛" |  |
| РЭПВ-221-14 |
G¼" |
Описание прибора: Пневмораспределитель РЭПВ-221 имеет 2 канала ввода-вывода и 2 положения золотника (2-линейный, 2-позиционный). Подвижный запорный элемент в этом распределителе может занимать две дискретные позиции, соответствующие двум состояниям: «проход воздуха закрыт» и «проход воздуха открыт». Такой распределитель может коммутировать между собой две линии: линию питания (вход) и линию потребителя (выход).
В исходном положении у распределителя РЭПВ-221 порт питания и рабочий порт закрыты, давление никуда не подается и не сбрасывается. При подаче питания на катушку порт питания соединяется с рабочим портом. При снятии питания золотник возвращается в исходное положение.
| Габаритные размеры |
 |
