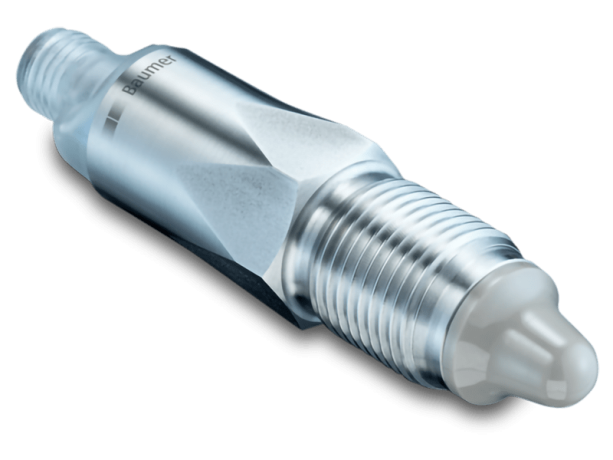

Частотный сигнализатор уровня Baumer серии CleverLevel LFFS
Описание
Датчики CleverLevel LFFS предназначены для контроля уровня любых сыпучих материалов, в том числе сильно налипающих, вязких и маслянистых жидких сред. Данный тип сигнализаторов уровня может применяться для определения границы раздела сред,для определения пены над поверхностью жидкости,для защиты насосов от сухого хода на трубопроводах подачи жидкостей, а также в CIP (Cleaning-in-Place) и SIP (Sterilization-In-Place) мойках
Особенности:
- Один датчик для всех применений
- Минимальное влияние на процесс
- Мгновенное срабатывание
- Визуальное наблюдение за процессом посредством индикации
- Рассчитан на применение в оборудовании, промываемом CIP/SIP-мойкой
- Защита от короткого замыкания и обратной полярности
Принцип действия и область применения:Электрод внутри наконечника и корпус датчика образуют конденсатор. Измеряемый материал имеет собственную диэлектрическую постоянную, от которой зависит значение емкости. Датчик измеряет электрическую емкость между зондом и стенкой емкости, кроме того вместе с катушкой, находящейся в контактной части, образуется резонансный контур. Как только измеренная резонансная частота достигает установленного порога срабатывания, происходит переключение выходного сигнала датчика.
Стандартные примеры применения:
- Производство мороженого
- Поддержание уровня панировки
- Контроль уровня молока, дрожжей, сухого топлива, смол, дезинфицирующего раствора в СИП-мойке и др.
Технические характеристики:
| Параметр | Значение |
| Эксплуатационные характеристики |
|
| Гистерезис | ±1 мм |
| Время реакции | 0,1 с (стандарт) 0,2 с (макс) |
| Затухание | 0…10 с (настраиваемое) |
| Повторяемость | ±1 мм |
| Выходной сигнал |
|
| Тип выхода | PNP NPN Цифровой (push-pull) |
| Логическая схема переключения | Нормально открытый (НО) Нормально закрытый (НЗ) |
| Падение напряжения: - PNP - NPN - Цифровой (push-pull) | (+Vs -2.5 В) ± 0.5 В, сопротивление нагрузки = 1 кОм (+2.5 В) ± 0.5 В, сопротивление нагрузки = 1 кОм (+2.5 В) ± 0.5 В, сопротивление нагрузки = 1 кОм |
| Номинальный ток | 50 мА |
| Ток утечки | < 100 мкA |
| Электропитание |
|
| Напряжение питания | =12,5...36 В |
| Потребляемый ток (без нагрузки) | 35 мА |
| Готовность к работе при подключении питания | < 2 с |
| Электрическое соединение |
|
| Разъем | M12-A, 4-pin, никелированная латунь M12-A, 4-pin, нержавеющая сталь |
| Кабельный ввод | M16×1.5, никелированная латунь M16×1.5, полиамид M16×1.5, нержавеющая сталь |
| Технологическое присоединение |
|
| Монтажное положение |
Любое, сверху, снизу, сбок |
| Материал контактной части | Полиэфирэфиркетон AISI 316L EPDM (опционально) |
| Корпус |
|
| Диаметр | Ø55 мм |
| Материал | AISI 304 |
| Условия окружающей среды |
|
| Температура окружающей среды | −40...+85°C |
| Температура хранения | −40...+85°C |
| Влажность | Относительная влажность < 98 % |
| Степень пылевлагозащиты |
IP67 |
Модификации:
| Модель | Присоединение | Непрерывно | Периодическая |
||
| Температура процесса Tокр.среды < +60°C | Давление процесса | Макс.темп. процесса Tокр.среды < +60°C | Давление процесса |
||
| LFFS-XX1.X | G½" А гигиенический | −40...+115°C | −1...10 бар |
+140°C | −1...5 бар |
| LFFS-XX2.X | BHC 3A DN38 | −40...+115°C | −1...40 бар | +140°C | −1...40 бар |
| LFFS-XX3.X | G½" А гигиенический, подвижное соединение, длина 100 мм |
−40...+150°C | −1...16 бар | – | – |
| LFFS-XX4.X | G½" А гигиенический, подвижное соединение, длина 250 мм |
−40...+200°C | −1...16 бар | – | – |
| Габаритные размеры | |
| Корпус |
|
 |
|
| Технологическое присоединение | |
 |
|
