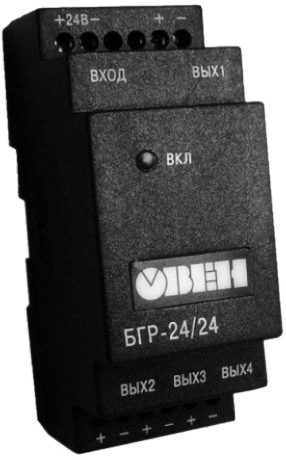

Блоки гальванической развязки ОВЕН БГР
В избранное К сравнению
Описание
Блок гальванической развязки БГР предназначен для питания стабилизированным напряжением 24 В приборов локальной автоматики и распределенных систем
Технические характеристики:
| Параметр | Значение |
| Входное напряжение |
=24 В ±10% |
| Количество каналов выходного напряжения | 2 или 4 |
| Потребляемая мощность - БГР2-24/24 - БГР4-24/24 |
≤ 3 Вт ≤ 6 Вт |
| Номинальное выходное напряжение канала |
=24 В |
| Максимальный ток нагрузки выходного канала |
40 мА |
| Максимальная электрическая прочность изоляции: - вход-выход (действующее значение) - выход-выход (действующее значение) |
1 кВ 1 кВ |
| Корпус | Д2 |
| Защита (со стороны лицевой панели) | IP20 |
| Условия эксплуатации | −20...+50°C; ≤ 80%RH |
| Габаритные размеры | 90×36×58 мм |
| Вес | ≤ 110 г |
| Схема подключения |
 |
Внимание! Питание блока следует осуществлять от локального источника питания подходящей мощности, например, ОВЕН БП07, БП15 и др., установленного в том же шкафу электрооборудования, в котором устанавливается блок.
Внимание! Для БГР2-24/24 выходное напряжение снимается с клемм 5-6 (ВЫХОД2) и 9-10 (ВЫХОД4).
| Габаритные размеры |
 |
