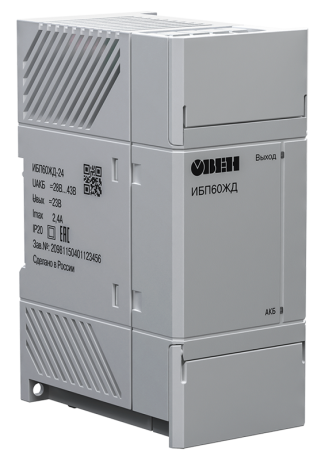

Блок питания с резервированием ОВЕН ИБП60ЖД-24
В избранное К сравнению
Описание
ОВЕН ИБП60ЖД-24 предназначен для использования в качестве резервированного источника вторичного питания при работе от источника постоянного тока ОВЕН БП60К 24 В или от резервной сети питания постоянного тока ЖД станций (28...43 В).
Прибор предназначен для применения в системах промышленного назначения, а также в рамках следующих подсистем инфраструктуры железнодорожного транспорта:
- Железнодорожное электроснабжение (кроме электроснабжения тягового подвижного состава на электрифицированных железных дорогах)
- Железнодорожная автоматика и телемеханика
- Станционные здания, сооружения и устройства
Функциональные возможности:
- Питание нагрузки стабилизированным напряжением
- Световая индикация режимов работы прибора
- Автоматический переход на резервное питание нагрузки в случае отключения сопряженного источника постоянного напряжения
- Защита прибора от перегрузки и КЗ
- Автоматическое восстановление выходного напряжения после устранения причин КЗ
- Защита прибора и нагрузки от неправильного подключения (переполюсовки) резервной сети питания постоянного тока ЖД станций 28...43 В
- Мониторинг резервной сети питания постоянного тока ЖД станций (28...43 В)
Технические характеристики:
| Наименование | Значение | |
| Питание нагрузки от AC/DC | Питание нагрузки от АКБ | |
| Выходные параметры | ||
| Номинальное напряжение | 24 В | 23 В |
| Номинальный ток | – | 2,4 А |
| Номинальная мощность | – | 55 Вт |
| Допустимое отклонение напряжения, в том числе: - Нестабильность выходного напряжения от входного напряжения - Нестабильность выходного напряжения от выходного тока - Коэффициент температурной нестабильности |
5% – 2% ±0,015 %/°С |
5% 1% 1% ±0,015 %/°С |
| Размах напряжения шума и пульсаций (межпиковое), не более - Типовое значение* - Максимальное значение |
– – | 30 мВ 120 мВ |
| Входные параметры | ||
| Номинальное напряжение питания постоянного тока | – | 36 В |
| Рабочий диапазон входных напряжений постоянного тока (от АКБ) | – | 28...43 В |
| Номинальный ток потребления | – | ≤ 1,7 А |
| Пусковой ток | – | ≤ 45 А |
| КПД при номинальной нагрузке | 97 % | ≥ 88 % |
| Защиты | ||
| Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока | – | 2,5 А (±3 %) |
| Порог срабатывания защиты от КЗ | – | ≤ 5 А |
| Защита от пониженного/повышенного входного напряжения постоянного тока (АКБ) | – | Отключение при UАКБ< 22 В DС (работоспособность автоматически восстанавливается при UАКБ > 24 DС). Отключение питания преобразователя от АКБ при UАКБ> 45 В DС (с автоматическим восстановлением работоспособности при UАКБ< 45 В DС) |
| Защита от неправильного подключения АКБ | – | Есть. Отключение прибора и нагрузки от АКБ |
| Безопасность и ЭМС | ||
| Электрическая прочность изоляции между группой Вх.+Вых.+АКБ и корпусом по ГОСТ IEC 61204-7-2014 | 1500 В (усиленная) | |
| Степень защиты по ГОСТ 14254 | IP20 | |
| Категория перенапряжения по ГОСТ Р 50571.19 | II | |
| Степень загрязнения по ГОСТ Р 50030.1 | 2 | |
| Устойчивость к электростатическим разрядам по ГОСТ 32132.3-2013 | Критерий качества А | |
| Уровень электромагнитной эмиссии по порту питания (АКБ) | – | По ГОСТ 30804.6.3 |
| Температура при эксплуатации | −40...+70 °С | |
| Окружающая среда | ||
| Макс. допустимая относительная влажность воздуха при эксплуатации | 10...90 % без конденсации влаги | |
| Высота над уровнем моря | 0...2000 м | |
| Температура хранения/транспортировки | −25...+55°С | |
| Взаимодействие с АКБ | ||
| Емкость АКБ | – | Не нормируется |
| Время переключения с/на АКБ | ≤ 2 мс | |
| Прочее | ||
| Срок эксплуатации | 10 лет | |
| Срок гарантийного обслуживания | 2 года | |
| Средняя наработка на отказ | 50 000 ч | |
| Габаритные размеры | 124×52,5×84 мм | |
| Вес | ≤ 350 г | |
| Основные электрические характеристики |
||
| График зависимости входного тока (АКБ) от напряжения питания |
График зависимости КПД от напряжения питания (от АКБ) |
|
 |
 |
|
| Габаритные размеры |
 |
