Башни светодиодные сигнальные многоуровневые БСС-215МВ
Описание
Многоуровневые сигнальные светодиодные лампы предназначены для использования в помещениях, позволяют контролировать технологические процессы с помощью световой индикации.

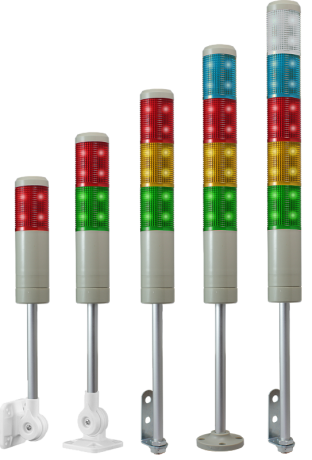

Сигнальные лампы БСС-215МВ – круглого сечения с одной, двумя, тремя, четырьмя или пятью светодиодными секциями красного, желтого, зеленого, синего и белого цветов. Могут быть подключены в режиме постоянного свечения или в режиме мигания. Конструктивно световые сегменты представляют собой припаянные с двух сторон к плате управления светодиоды (рис. 1, рис. 2).
Области применения:
- Станки и конвейеры
- Автоматические ворота и шлагбаумы
- Индикация уровня заполнения в бункерах и резервуарах
Технические характеристики:
| Параметр | БСС-215-1МВ | БСС-215-2МВ | БСС-215-3МВ | БСС-215-4МВ | БСС-215-5МВ | |
| Количество уровней | 1 |
2 | 3 | 4 | 5 | |
| Цвет | Красный | Красный и зеленый | Красный, желтый и зеленый | Синий, красный, желтый и зеленый |
Белый, синий, красный, желтый, и зеленый |
|
| Высота уровня | 64 мм |
|||||
| Диаметр лампы | 52 мм |
|||||
| Режимы работы | Постоянное свечение или мигание в зависимости от способа подключения |
|||||
| Питание | ~220 В, =24 B | |||||
| Крепление | Кронштейн, площадка под винты или универсальное крепление | |||||
| Степень пылевлагозащиты | IP63 | |||||
| Температура эксплуатации | −10...+45°С |
|||||
| Длина провода, мм | 370 ±10% | |||||
| Высота в сборе с универсальным креплением | 468 мм ±5% | 532 мм ±5% | 596 мм ±5% | 660 мм ±5% | 724 мм ±5% | |
| Вес с универсальным креплением | 279 | 325 | 369 | 413 | 457 | |
| Высота в сборе с площадкой под винты/с кронштейном | 395/400 мм ±5% | 459/464 мм ±5% | 523/528 мм ±5% | 587/592 мм ±5% | 651/656 мм ±5% | |
| Вес с площадкой под винты/с кронштейном | 250/320 г | 296/366 г | 340/410 г | 384/454 г | 428/498 г | |
| Плата управления |
|
 |
 |
| Рис. 1 — светодиоды на плате управления (вид спереди, питание выключено)* | Рис. 2 — светодиоды на плате управления (вид сбоку, питание включено)* |
* На рисунках 1 и 2 изображена модель БСС-215-3МВ.
| Площадка под винты для крепления на горизонтальную поверхность | Кронштейн для крепления на стену или иную вертикальную поверхность | Универсальное крепление (поворотная площадка под винты) | |
 |
 |
 |  |
Важно! С двух сторон штока находится резьба разного назначения (см. чертеж). При сборке башни с площадкой под винты или универсальным креплением шток вкручивается резьбой 2 в корпус лампы, а резьбой 1 в площадку. При сборке башни с кронштейном шток вкручивается резьбой 1 в корпус лампы, а на резьбу 2 устанавливается кронштейн.
| Габаритные размеры |
 |
 |
Габаритные размеры с кронштейном и площадкой под винты БСС-215-1МВ БСС-215-2МВ БСС-215-3МВ БСС-215-4МВ БСС-215-5МВ |
Габаритные размеры с универсальным креплением (поворотной площадкой под винты) БСС-215-1МВ БСС-215-2МВ БСС-215-3МВ БСС-215-4МВ БСС-215-5МВ |
