Башни светодиодные сигнальные многоуровневые БСС-205
В избранное К сравнению
Описание
Многоуровневые сигнальные светодиодные лампы предназначены для использования в помещениях, позволяют контролировать технологические процессы с помощью световой и звуковой индикации.

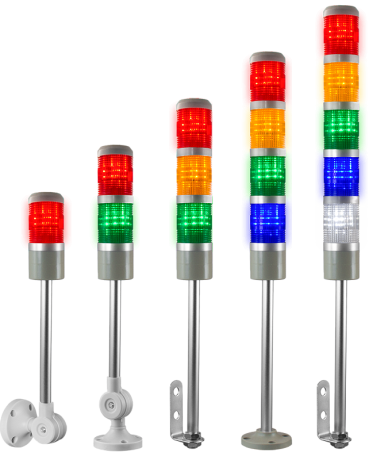

Сигнальные лампы БСС-205 – круглого сечения с одной, двумя, тремя, четырьмя или пятью светодиодными секциями красного, желтого, зеленого, синего и белого цветов. Конструктивно каждый световой сегмент представляет собой 4 платы управления, расположенные по кругу, с припаянными к ним светодиодами (рис. 1, рис. 2).
Области применения
- Станки и конвейеры
- Автоматические ворота и шлагбаумы
- Индикация уровня заполнения в бункерах и резервуарах
| Изображения |
|
 |
 |
| Рис. 1 — светодиоды на плате управления (питание выключено)* | Рис. 2 — светодиоды на плате управления (питание включено)* |
* На рисунках 1 и 2 изображена модель БСС-205-3.
| Габаритные размеры |
 |
 |
 |
 |
 |
Технические характеристики:
| Параметр |
БСС-205-1(С) |
БСС-205-2(С) |
БСС-205-3(С) |
БСС-205-4(С) |
БСС-205-5(С) |
| Количество уровней |
1 |
2 |
3 |
4 |
5 |
| Цвет |
Красный |
Красный и зеленый |
Красный, желтый и зеленый |
Красный, желтый, зеленый и синий |
Красный, желтый, зеленый, синий и белый |
| Высота уровня | 64 мм |
||||
| Диаметр лампы | 50 мм |
||||
| Режим работы | Постоянное свечение |
||||
| Питание | ≅24 В или ~220 В |
||||
| Громкость сирены | 85 дБ |
||||
| Крепление | Кронштейн, площадка под винты или универсальное крепление | ||||
| Степень пылевлагозащиты | IP40 |
||||
| Температура эксплуатации | −10...+45°С |
||||
| Длина провода | 660 мм ±10% | ||||
| Высота в сборе с универсальным креплением на плоскость/стену* | 433/410 ±10% | 497/474 ±10% | 561/538 ±10% | 625/602 ±10% | 689/666 ±10% |
| Высота в сборе с площадкой под винты/с кронштейном* | 357/355 мм ±10% | 421/419 мм ±10% | 485/483 мм ±10% | 549/547 мм ±10% | 613/611 мм±10% |
*Высота дана для моделей без сирены, модели с сиреной выше на 61 мм
